变频器调速系统的过载保护和过流保护有什么区

    (1)保护对象不同    变频调速系统设置过电流保护的保护对象是变频器，而过载保护的保护对象是电动机。在变频调速系统中，变频器的容量在选择时相对电动机的容量有一定的可靠系数，即当电动机过载时，变频器并不一定过电流。    变频调速系统的过载保护由变频器内部的电子热保护继电器来完成，在预置电子热保护继电器时，应该准确地预置“电流取用比”，即电动机额定电流和变频器额定电流之比的百分数。

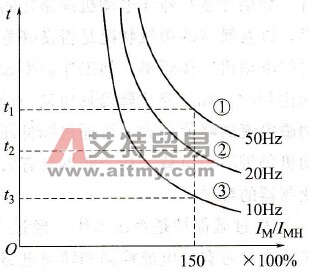

式中 IM——电流取用比；    Ie——电动机的额定电流，A；    IN——变频器的额定电流，A。    (2)电流的变化率不同    过载故障电流的变化率di/dt通常较小，即电流的增加是逐渐的，其时间量级为分钟。而过电流是突发性，电流的变化率di/dt往往较大，其时间量级为微秒或毫秒。    (3)过载保护具有反时限特性    变频调速系统设置的过载保护主要是防止电动机过热，具有反时限特性。反时限使动作时间与过载电流的大小相关，当过载电流大时，动作时间就短；反之，则动作时间长。在电动机发生过载时，如果电动机过载电流值与电动机额定电流值相比超过得不多，则允许电动机运行的时间可以长一些；但如果超过得较多，则允许电动机运行的时间将缩短。过载保护的反时限特性如图6-16所示。
    图6-16    过载保护的反时限特性    此外，电动机在低频区运行时，电动机的散热状况会变差。所以，在同样过载50%的情况下，频率越低则允许运行的时间越短。
