如何用万用表判断变频器逆变模块的故障？

    逆变模块的内部电路如图6-10(a)所示。    一般情况下，逆变管（IGBT管）损坏的原因，不外是击穿和因电流过大而“烧坏”两种情形。在绝大多数情况下，损坏后都呈正、反向都导通的现象，因此，也能用万用表来进行判断。一般来说，IGBT管损坏后，其正、反向的电阻值要小于二极管正向导通时的电阻值。

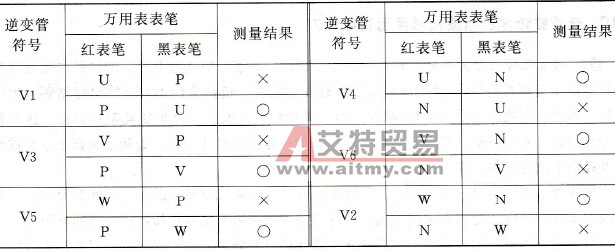

    图6-10    逆变桥的测量    逆变模块在完好状态下的测试结果如表6-3所示。    表6-3    完好逆变模块的测量结果
    注：○表示导通，×表示不通。    但在测量时，应注意：在逆变管的旁边，还常常有缓冲电路，内有电容。因此，刚开始测量时，表针有可能短时间向导通方向偏转。此外，数字式万用表的表笔极性，常常和指针式万用表相反，测量时要注意区别。
