如何用万用表判断变频器整流模块故障？

    整流模块的基本电路如图6-9 (a)所示，内部的二极管是否损坏，可用万用表的电阻挡来进行测试。但应注意，当万用表在电阻挡时，其“-”表笔（通常是黑笔）是表内电池的正极；而“+”表笔（通常是红笔）是表内电池的负极。因此，当黑笔接二极管正极、红笔接二极管负极时，二极管将处于导通状态，反之，二极管处于截止状态。    在测量变频器内的整流模块时，没有必要把模块拆下后再测，而可以直接在变频器上进行测量。如果模块完好无损，则测量结果如表6-2所示。

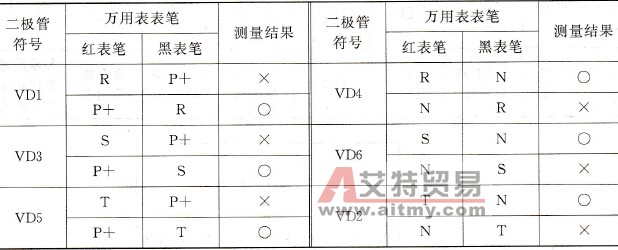

    图6-9    整流桥的测量    表6-2    完好整流模块的测量结果
    注：○表示导通，×表示不通。
