变频器采用铁箱屏蔽降低射频干扰电路图

    输入连线、输出连线及变频器本身都会产生射频干扰，在输入、输出两侧都设置噪声滤波器，并用铁制器皿屏蔽，则可降低射频干扰。变频器与电动机的连线应尽可能地短。铁箱屏蔽降低射频干扰措施电路如图2-25所示。

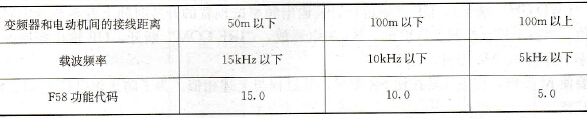

    图2-25    采用铁箱屏蔽降低射频干扰电路图    变频器与电动机间的接线距离越长，载波频率越高，其电缆上的高次谐波漏电流越大。漏电流会对变频器及其附近的设备产生不利的影响，因此应尽量减小漏电流。变频器和电动机间的接线距离与载波频率的关系见表2-5。    表2-5    变频器和电动机间的接线距离与载波频率的关系
