变频器外围设备中的制动电阻简介

    制动电阻就是能耗制动电阻RB。制动电阻的选择包括电阻的阻值容量（功率）的选择，前者决定制动时流过的电流大小，后者决定电阻允许的发热量。由于制动电阻通常工作在继续工作制，因此，电阻容量的选择应考虑工作时间。    欧姆龙( omRon)生产的3G31V-PCDBR口B制动单元、3G31V-RERF安装型制动电阻、3G31V-RLKEB口安装形制动电阻单元的外形及安装尺寸如图3-7所示。选择时参见表3-7。

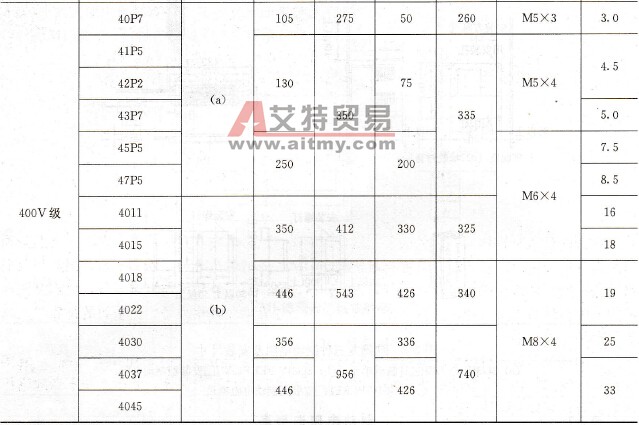

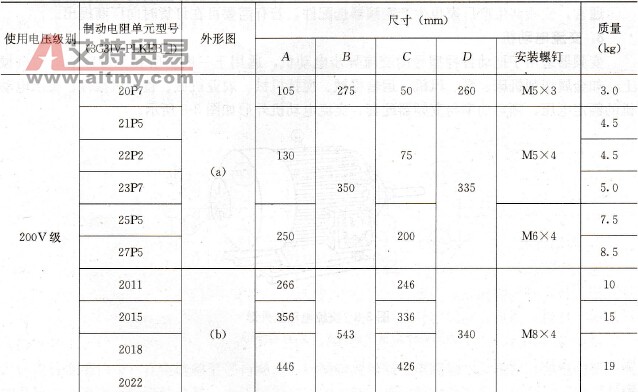

    图3-7    欧姆龙三种制动电阻及安装尺寸    (a) 3G31V-PCDBR□B制动单元；(b) 3G31V-PERF15WJ□安装型制动电阻；    (c) 3G31V-PLKEB□安装型制动电阻单元    表3-7    制动电阻选型表

    通常，变频器生产厂家也生产变频器选配件，若有需要可在订货时向厂商提出。
