变频器外接PLC正转控制电路图

    在许多场合，变频器的控制电路与PLC相结合，是十分方便的。一般来说，单独的正转控制电路是没有必要通过PLC来控制的，但作为复杂控制电路的一个基本单元，则并不罕见。    变频器外接PLC正转控制电路如图2-34所示。其中，图2-34 (a)所示为控制电路。在输入侧用旋钮SA1使PLC开始运行；按钮SB1用于使接触器KM动作；SB2用来使KM失电释放；旋钮SA2用于使变频器VF开始工作。

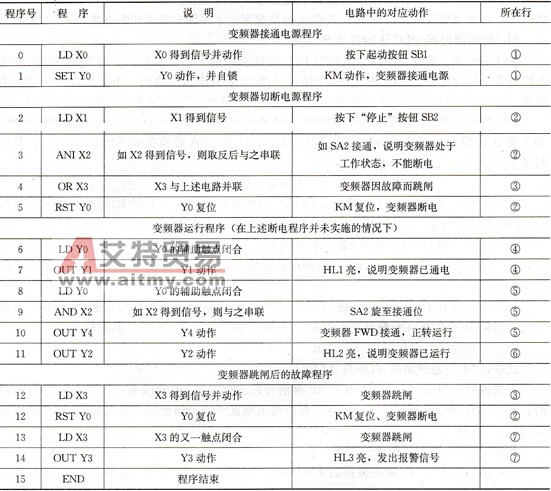

    图2-34    变频器外接PLC正转控制电路图    (a)控制电路；(b)PLC正转控制梯形图    VF跳闸后的保护触点“30A-30B”接至PLC的X3和COM之间，一旦变频器发生故障，PLC将立即做出反映，使系统停止工作，按钮SB3用于处理完故障后使系统复位（复位按钮）。    在输出侧，Y0与接触器KM的线圈相接，用于控制VF的通电或断电；Y1、Y2、Y3与指示灯HL1、HL2、HL3相接，分别表示变频器通电、变频器运行及故障报警。    PLC正转控制梯形图如图2-34 (b)所示。为便于说明其工作过程，对梯形图中的各“行”进行了编号。在分析梯形图的工作过程时，约定继电器“动作”的含义包括：线圈得电、动合（常开）触点闭合、动断（常闭）触点断开；继电器复位的含义则相反。    表2-6为正转控制梯形图的程序（软件），可作为梯形图的编制说明与检验。    表2-6    正转控制梯形图的程序
