变频器外围设备中的交流电抗器简介

    交流电抗器又叫AC电抗器、电源协调用交流电抗器。其主要功能是防止电源电网的谐波干扰。要求其自身分布电容要小，自身谐振点要避开抑制频率范围，能使干扰电压减小，但又要保证工频电压降到2%以下时功耗要小。建议在下列情况下使用交流电抗器：    (1)变频器所用之处的电源容量与变频器容量之比为10：1以上。    (2)同一电源上接有可控硅负载或带有开关控制的功率因数补偿装置。    (3)三相电源的电压不平衡度较大(≥3%)。    (4)需改善输入侧的功率因数，功率因数可增加到0.75～0. 85。这里推荐的日本安川电机生产的交流电抗器外形尺寸如图3-4所示。    交流电抗器可以根据电动机容量从表3-4中挑选。

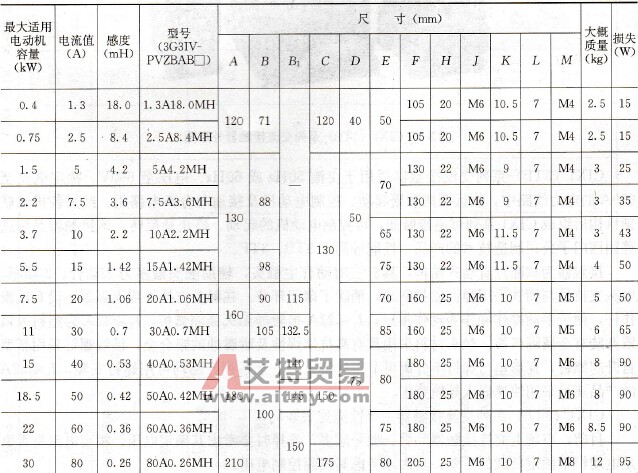

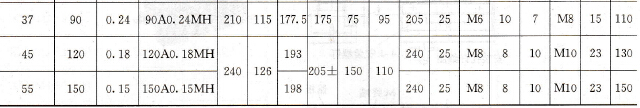

    图3-4    交流电抗器    表3-4    交流电抗器（400V级）选型表
