变频器外围设备连接图

    变频器外围设备连接如图3-1所示。    变频器与选配件连接应注意事项如下：    (1)在电网和变频器之间，必须安装隔离开关等明显分断装置，确保设备维修时的人身安全。    (2)变频器前必须要安装具有过流保护作用的断路器(QF)或熔断器，避免因后级设备故障造成故障范围扩大。断路器选择可参照表3-1。    表3-1    断路器(QF)容量和铜芯绝缘导线截面选择（表中参数为推荐值）

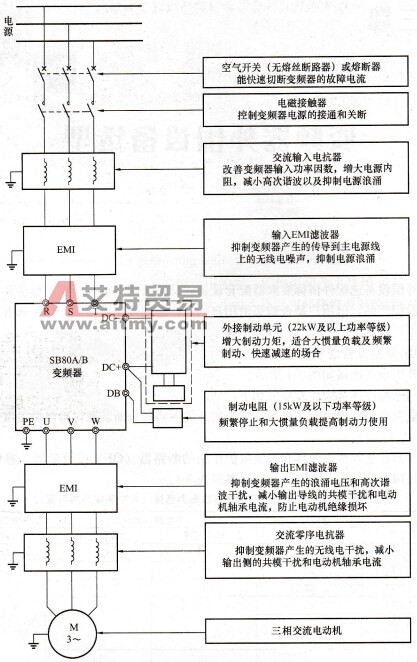

    图3-1    变频器外围设备连接图    (3)接触器用于供电控制时，不要用接触器来控制变频器上下电。    (4)当电网三相电源的电压不平衡度超过3%，或波形畸变严重，变频器和电源之间高次谐波不能满足要求时，可增设交流输入电抗器。    (5)当变频器到电动机的连线超过80m时，建议采用多股线并安装可抑制高频振荡的交流输出电抗器。    (6)输入（输出）EMI滤波器的安装应尽可能靠近变频器。
