变频器在楼宇集中供热上如何应用？

    集中供热是北方建筑内部的重点耗能设备，跟中央空调系统相似，它的耗电一般要占整座建筑电耗的40%以上。而集中供热机组是以满足使用场所的最大热量来进行设计的，而在实际应用中，绝大多数用户在使用时，冷热负荷是变化的，一般与最大设计供热量存在着很大的差异，系统各部分90%以上运行在非满载额定状态。传统的集中供热采用调节阀门开度的方式来凋节热水量。这种调节方式的缺点：消耗大量的能量；调节品质难以达到理想的状态而导致舒适度不良。    用交流变频技术通过对集中供热的末端，如锅炉风机、热水的循环泵、补水泵等进行控制调节，可使供热系统风量、热水流量等负荷工况参数按负荷情况得到适时的调节，不但能改善系统的调节品质，达到阀门、风门节／回流调节、变级调速等落后调节方式所不能相比的调节性能，更能达到节约大量电能的目的。随着变频技术的成熟和发展，供热系统进行变频节能改造是降本增效的一条捷径。    (1)集中供热系统的构成及工作原理    集中供热系统主要由锅炉制造热水热气，通过热水循环泵将热水送到各个房间，热水通过暖气片等设备将热量散发到房间内的空气中，从而进行了热交换，经过交换完毕的热水又返回锅炉水箱中，从而达到了循环制热的目的。集中供热系统工艺流程如图8-11所示。

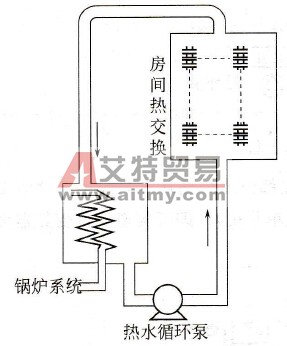

    图8-11    集中供热系统工艺流程    (2)改造系统介绍    ①传统热水循环系统传统热水循环系统主要是热水循环泵占据了90%的用电量。由于系统是按最大供热量设计的，故如果采用传统的阀门调节热水流量，不但浪费了大量的热能、电能，而且操作起来也极不方便，浪费了大量的人力。    ②变频控制热水循环系统特点 变频器能持续优化电动机效率，实现最大的节能效果，同时内置PID调节器，可方便实现自动化控制。一般整体节电效果达30%～60%，安全可靠，操作简单。
