变频器冷却风扇拆卸图（一）

    冷却风扇是变频器的易损件之一，由于各型变频器的外形结构不同，冷却扇所安装的位置也有所不同。本章介绍两种机型的冷却风扇的拆卸方法，供读者参考。    200/400V级18. 5kW变频器冷却风扇的更换方法如图4-15所示。这种风扇是安装在变频器的底面。倘若是使用背面侧的安装孔固定变频器，则不需取下变频器就可以更换风扇。

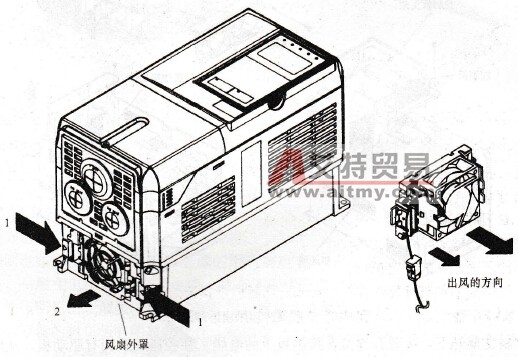

    图4-15    变频器冷却风扇拆卸图（一）    拆卸方法：按箭头“1”方向按住风扇外罩的左右爪形扣的同时，向“2”方向往外拉，从单元本体上卸下风扇。从风扇外壳中引出与风扇相连的电线，脱开中间接插件。最后从左右打开风扇外罩，从风扇外壳中取出冷却风扇。    安装方法：把冷却风扇安装在风扇外罩上，应注意冷却风扇的出风方向按箭头所示那样。再把中间接插件接插好，并将中间接插件和电线收藏在风扇外罩内。最后把风扇外罩装入变频器内，在确认风扇外罩的左右爪形扣对准了变频器本体及确实被锁住了以后，则认为安装完毕。
