KVFC系列变频器的会诊图

    1．KVFC系列变频器过电流会诊图    KVFC系列变频器过电流会诊如图4-23所示。    该会诊图亦适用于其他变频器。    2．KVFC系列变频器过电压会诊图    KVFC系列变频器过电压会诊如图4-24所示。    3. KVFC系列变频器过热会诊图    KVFC系列变频器过热会诊如图4-25所示。    4．KVFC系列变频器过载会诊图    KVFC系列变频器过载会诊如图4-26所示。

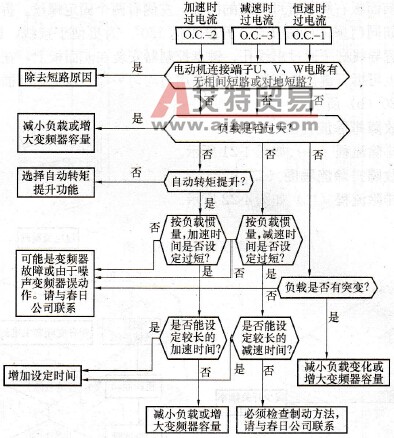

    图4-23    KVFC系列变频器过电流会诊图

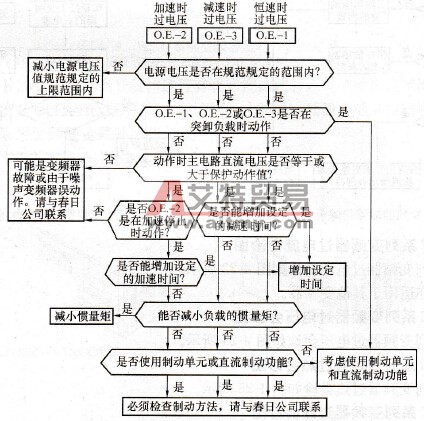

    图4-24    KVFC系列变频器过电压会诊图

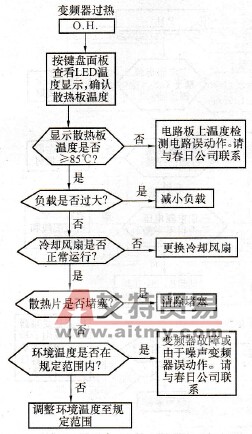

    图4-25    KVFC系列变频器过热会诊图

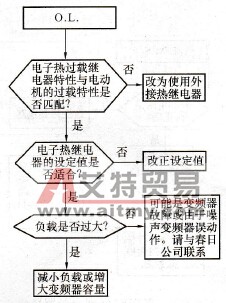

    图4-26    KVFC系列变频器过载会诊图    5．KVFC系列变频器欠压保护会诊图    KVFC系列变频器欠压保护会诊如图4-27所示。
    图4-27    KVFC系列变频器欠压保护会诊图    6．KVFC系列变频器异常停止会诊图    KVFC系列变频器异常停止会诊如图4-28所示。    7．KVFC系列变频器电源缺相会诊图    KVFC系列变频器电源缺相会诊如图4-29所示。    8．KVFC系列变频器驱动保护会诊图    KVFC系列变频器驱动保护会诊如图4-30所示。    9．KVFC系列变频器电磁干扰会诊图    KVFC系列变频器电磁干扰会诊如图4-31所示。
    图4-28    KVFC系列变频器异常停止会诊图

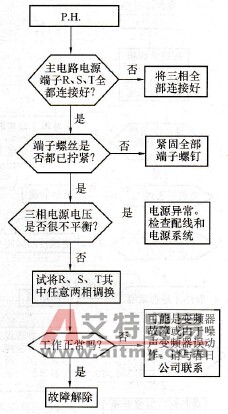

    图4-29    KVFC系列变频器电源缺相会诊图
    图4-30    KVFC系列变频器驱动保护会诊图
    图4-31    KVFC系列变频器电磁干扰会诊图
