KVFC变频器A型机端子盖及盖面装取图

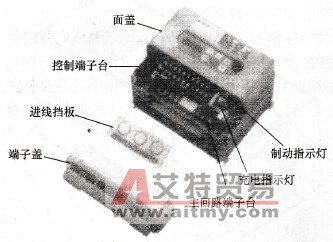

    KVFC变频器A型机端子盖的装取方法如图4-12所示，从左右两侧向里挤压的同时，提起下部即可取下端子盖。安装时把上方的两个卡扣插入面盖的插孔内，向下推入。    面盖的装取方法：用一字型起子把面盖两侧的4个卡扣撬出后即可取下面盖。安装时，把前面直接安装，当听见“咔吧”声后，表示已装上。
    图4-12    KVFC变频器A型机端子盖及端面装取图
