外接PID控制器的大致构造如何

    外接PID控制器的大致构造如图5-16所示。

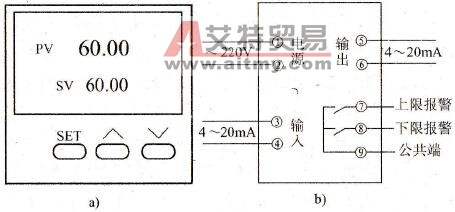

    图5-16    外接PID调节器

   a)面板；b）接线端子

    1．接线端子

    ①、②-电源输入端；

    ③、④-反馈信号输入端；

    ⑤、⑥-PID调节信号的输出端；

    ⑦、⑧、⑨-报警输出端。

    2．面板

   (1)显示。可同时显示目标信号(PV)和反馈信号(SV)，以利于观察运行状况。

   (2)键盘。只有设定键(SET)和增减键（∧和∨）。

   (3)参数设定。由SET键选择预置项目，如目标值、P、I、D以及上下限值等，然后由∧键和∨键来修改数据，修改后须由SET键确认。
