为什么用普通数字表测量变频器的输出电压不能

    答：一般变频器的输出电压波形是由很多个（几百甚至几千）幅值相同，但宽度不同的“方波”组成的（在半个周期内，中心区域最宽，向两边逐渐变窄），完全不是正弦波形（如图5-34所示）。输出电压的平均值是通过改变占空比来调节的。

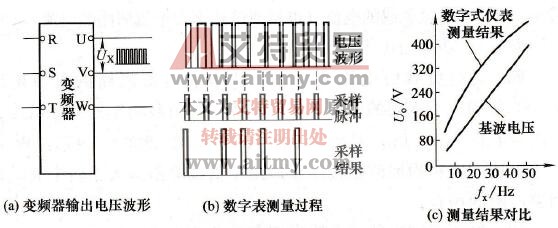

    图5-34    普通数字表测量变频器的输出电压

    普通数字表不像指针表那样，利用通电线圈产生磁场，并利用磁场的作用力来转动表针指示测量值，而是由电子元件发出一系列频率和宽度固定的采样脉冲，对被测量进行采样，如图5-34 (b)所示。每隔一段时间（例如50Hz的一个周期或者半个周期）计算一次采样结果的平均值，得到与被测量成比例的数值，作为测量结果。

    当用普通数字表测量变频器的输出电压时，有时仪表的采样脉冲刚好和变频器输出电压的脉冲重合，采样结果为直流电压UD；有时采样脉冲和电压的脉冲正好错开，此时采样结果将为0V。

    因为变频器输出电压的占空比是随着给定频率和预制的压频比(U/f)变化的，所以仪表的采样结果将无规律可循，但总的来讲，因为每次采样电压都是直流电压UD，故测量显示值将比实际值偏大，如图5-34 (c)所示。

    整流系或电磁系指针表可用于测量变频器的输出电压，电磁系指针表可用于测量变频器的输出电流，但准确度将降低，降低的幅度与变频器的类型以及负载的性质有关。

    完全能够测得变频器输出电压和电流有效值，并且保证达到仪表标定的准确度的仪表是可适应频率范围为0到几千或者几万赫兹的专用数字表。
