变频器接地要求

    有效的接地可以避免脉冲信号的冲击干扰，因此在对变频器进行接线时，应保证其良好的接地，以免脉冲信号损坏变频器。

    ①变频器与其他设备之间的接地

    变频器的接地线应选择该变频器规定的尺寸或粗于规定的尺寸的接地线进行接地，并且应尽量采用专用接地，接地极应尽量靠近变频器，以缩短接地线，如图3-20所示。

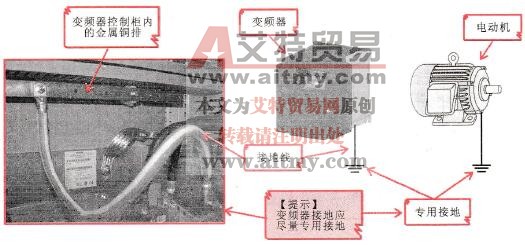

    图3-20    变频器的专用接地

    在连接变频器的接地端时，应尽量避免与电动机、PLC或其他设备的接地端相连。为了避免其他设备的干扰，应分别进行接地。若无法采用专用接地时，可将变频器的接地极与其他设备的接地极相连接，构成公用接地，但应尽量避免公用接地线接地，如图3-21所示。

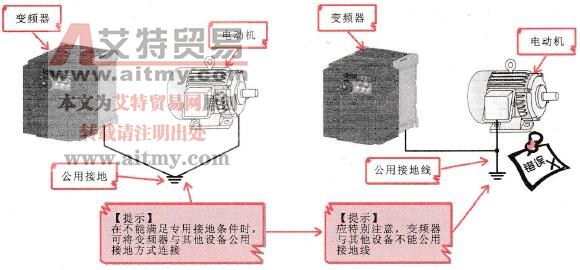

    图3-21    变频器的公用接地

    ②变频器与变频器之间的接地

    变频器与变频器之间进行接地时可采用共同接地和公用接地线的方法进行接地，如图3-22所示。

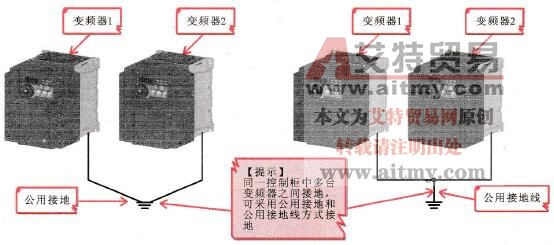

    图3-22    变频器与变频器之间的接地

    在进行多台变频器的共同接地时，接地线之间互相连接，应注意接地端与大地之间的导线尽可能短，接地线的电阻值尽可能小，如图3-23所示。这种接地方法是错误的，在变频器的实际接线过程中应注意。

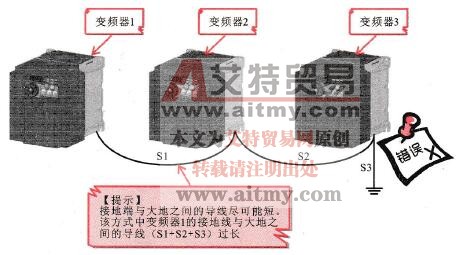

    图3-23    变频器与变频器之间的错误接地
