变频器干扰信号传播方式

    变频器能产生功率较大的谐波，其干扰传播方式与一般电磁干扰的传播方式是一致的，主要分传导（也称电路耦合）、感应耦合和电磁辐射，如图5-17所示。

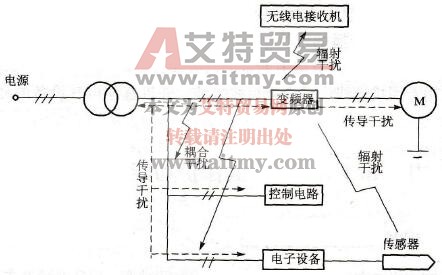

    图5-17    谐波干扰方式

   (1)传导方式。

    通过电源网络传播。由于输入电流为非正弦波，当变频器的容量较大时，将使网络电压产生畸变，影响其他设备工作，同时输出端产生的传导干扰使直接驱动的电机铜损、铁损大幅增加．影响了电机的运转特性。显然，这是变频输入电流干扰信号的主要传播方式。

   (2)感应耦合方式。

    当变频器的输入电路或输出电路与其他设备的电路挨得很近时，变频器的高次谐波信号将通过感应的方式耦合到其他设备中去。感应的方式又有两种：

   1)电磁感应方式，这是电流干扰信号的主要方式。

   2)静电感应方式，这是电压干扰信号的主要方式。

   (3)电磁辐射方式。

    电磁辐射方式即以电磁波方式向空中辐射，这是频率很高的谐波分量的主要传播方式。
