变频器的开环同速控制技术方法

    变频器的同速（比例）控制多用于纺织、印染、造纸机械及煤矿传送带、流水线等的控制场合。它要求多台变频器同速或按一定的速度比运行，是变频器的一种集中控制模式。

    变频器的同速控制有外接模拟控制端子控制、外接升降速端子控制、输出模拟信号指示端子控制以及通信接口上位机控制等。

    开环同速是“准同速”运行，在多台变频器同速运行时不需要反馈环节，在要求不高的系统中多被采用。实现开环同步方法可以采用共电位控制、升降速端子控制和电流信号控制及输出模拟信号指示端子控制。

   (1)共电位控制

    共电位控制框图如图6-41所示，3台变频器的电压模拟调速端子上所加的是同一调速电压，3台变频器的“频率增益”和“频率偏置”功能参数要进行统一设置。通过同一电位器控制3台变频器同速运行。

    图6-41    共电位控制框图

   (2)升降速端子控制

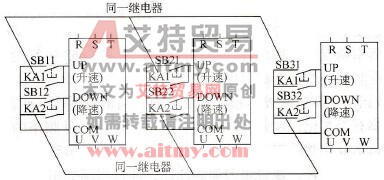

    升降速端子控制框图如图6-42所示，图中升速端子由同一继电器控制，降速端子也由同一继电器控制，由这两个继电器分别控制变频器的升速和降速。每个变频器的升降速端子上分别并联上一个点动开关SB，分别用它们进行每个变频器的速度微调。因为升降速端子是数字控制，工作稳定没有干扰。

    图6-42    升降速端子控制

   (3)电流信号控制

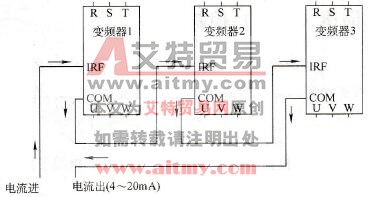

    电流信号控制是应用变频器的IRF电流调速端子(4~20mA)，进行串联控制，以得到同速运行，如图6-43所示。它的优点是构成简单，可以有较长的连接距离，抗干扰能力比较强。缺点是需要一个电流源，且每台设备都需要有微调控制，操作比较麻烦。

    图6-43    电流信号控制

   (4)输出模拟信号指示端子控制

    该控制方法是将上位变频器的模拟信号指示端子预置为“频率指示”，当变频器工作时，该端子输出的模拟电压信号与输出频率成正比，用该信号作为下位变频器的频率控制信号。在三肯SAMCO - vm05变频器用于拉丝机上就采用了这种同速方法。这种同速方法由于是采用的二次信号，有时容易引进干扰。
