变频器频率给定信号的种类和电路

    在变频器中，由输入端子调节频率大小的指令信号，通常称为给定信号。所谓外接给定，就是变频器通过信号输入端从外部得到频率的给定信号。

    1．数字量给定方式

    频率给定信号为数字量，这种给定方式的频率精度很高，可达绘定频率的0.01%以内。具体的给定方式有以下两种：

   (1)面板给定

    即通过面板上的“升键”（∧键或△键）和降键（∨键或▽键）来设置频率的数值。

   (2)通信接口给定

    由上位微机或PLC通过接口进行给定。现在多数变频器都带有RS - 485接口或RS- 232C接口，方便实现与上位机的通信，上位机即可将设置的频率数值传送给变频器。

    2．模拟量给定方式

    即给定信号为模拟量，主要有：电压信号、电流信号。当进行模拟量给定时，变频嚣输出频率的精度略低，约为最大频率的±0. 2%以内。

    常见的给定方法有：

   (1)电位器给定

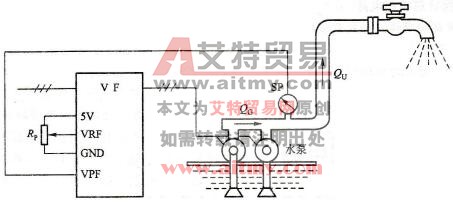

    利用电位器的连接提供给定信号，该信号为电压信号。例如森兰SB12系列变频器通常由端子“5 V”提供的+5 V电源，端子“GND”是输入信号的公共端，端子“VRF”为给定电压信号输入端，如图9-20所示。

    图9-20    恒压供求系统电位器给定信号的连接

    森兰SB60系列变频器的频率给定电位器已引到了变频器的操作面板上，如无特殊需要，也就不必再考虑它的连接了。

   (2)直接电压（或电流）给定

    由外部仪器设备直接向变频器的给定端输出电压或电流信号，端子“VRF”为给定电压信号输入端，端子“IRF”为给定电流信号输入端。
