变频器转矩补偿线的设置

    当频率比较低时，其输出电压也比较低，由于电动机定子绕组的电阻值是不变的，在低频时使流过绕组的电流下降。由于绕组的电流下降，电动机的转矩不足。另一方面，由于变频器的工作场合不同或工作频率不同，对变频器输出转矩的要求也不同。变频器利用增加输出电压来提高电动机转矩的方法，称为转矩补偿法。常用的几种补偿方法为：

    1．在额定电压和基准频率下线性补偿

    补偿曲线如图3-36所示。为了补偿低速时的转矩不足，可将起动电压从0V提升到最大值的20%，设置时以0.1%步进。为了防止提升过量使电动机过热，要边确认边进行调节。

    图3-36    线性补偿

    2．在额定电压和基本频率下分段补偿

    补偿曲线如图3-37所示。将整个补偿区进行分段补偿。图3-37a为正补偿，补偿曲线在标准U/f曲线的上方，适应高转矩运行的场合；图3-37b是负补偿，补偿曲线在标准U/f曲线的下方，适应于低转矩运行的场合。有的变频器内存多条补偿曲线，使用时可通过预置进行调用。

    3．二次方率补偿

    补偿曲线如图3-38所示。这种补偿曲线多应用于风机和泵类负载的补偿，因为这类负载的阻转矩和转速的二次方成正比，在低速时将补偿曲线设在基本U/f曲线以下，可达到节能的效果。此补偿曲线在设置时也可以通过步进的方法设置为适当的值。

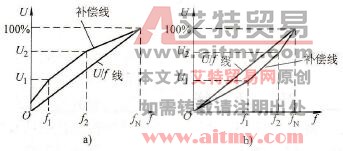

    图3-37    分段补偿

   a)正补偿b）负补偿

    图3-38    补偿曲线
