电流源型变频器CSI动作原理

来源：艾特贸易2018-04-21

简介电流源型变频器是由直流电流源逆变输出交流电流波形如图 10-1 所示。当交流输出为正弦波时，幅值、频率和相位可控。由于线电流 ioa 、 iob 和 ioc 具有较高的 di/dt ，在感性负载的应用

电流源型变频器是由直流电流源逆变输出交流电流波形如图10-1所示。当交流输出为正弦波时，幅值、频率和相位可控。由于线电流ioa、iob和ioc具有较高的di/dt，在感性负载的应用场合，其交流端应连接容性滤波器，可产生近似正弦波，符合负载所需电压。可应用于对电压波形要求较高的中压工业应用领域。为了准确地触发功率开关管的通断，要做到：

1)交流侧呈容性，不会出现短路，如图10-1所示。任何时候上臂开关(S1、S3或S5)之一和下臂开关(S4、S6或S2)之一导通。

三相电流源逆变器电路

图10-1 三相电流源逆变器电路

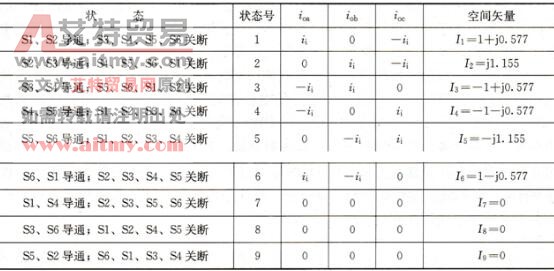

2)直流母线不能开路。三相CSI中有9个有效状态，表10-1中状态7、8、9产生零交流线电流，此时直流环节电流经开关S1和S4、S3和S6或S5和S2续流。表10-1中状态1～6产生非零交流输出线电流。为了产生一组给定交流线电流波形，逆变器必须从一个状态变到另一个状态，因此得到由ii、0、-ii等离散值构成的线电流。选择状态是为了产生给定的波形，这由调制技术保证只使用有效的状态来实现。
