变频器主电路电器量的测量

    由于变频器输入/输出侧电压和电流为非正弦波，含有高次谐波。当选择不同类别的电表进行测量时，其测量结果会发生很大差别。由于目前各类电表其规定频率均为商用频率(50 Hz)，为了提高测量的准确度，推荐用表8-1所示的电表进行测量。此外，功率因数不能用市售功率因数表进行测量，而应用实测的电压、电流值通过下面公式计算后求取：

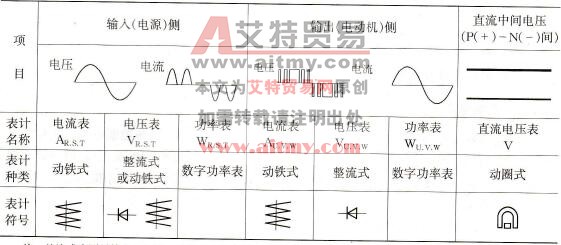

    表8-1    主电路测量时推荐用电表

    注：整流式表测量输出电压时，可能产生较大误差。为提高测量准确度，建议使用数字式Ac功率表。测量时电表接线如图8-1所示。

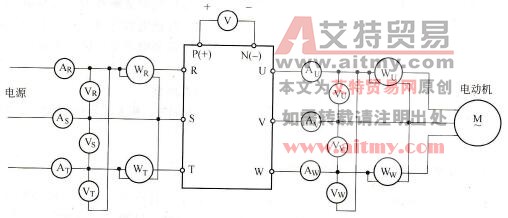

    图8-1    测量时电表接线图
