变频器电源电线的噪声衰减

    在变频器与电源线之间接入滤波器将减小主导噪声，具体做法如下：

    ①在变频器输入端接入无线电噪声滤波器FR - BIF（需另购），如图8-13所示。在连接时，导线太长会产生噪声辐射天线的效果，使滤波器的效果变差。同样，变频器的接地线也不能过长，否则也会形成天线发射噪声。对于兆赫级的噪声频率滤波器效果显著，因滤波器中含有电容器。

    图8-13    无线电噪声滤波器的连接

    ②在变频器输入和输出端接入线噪声滤波器，如图8-14所示。该滤波器由铁心线圈构成，适应不同的电压和容量。滤波器缠绕的圈数越多（4圈以上），其滤波效果越好。该滤波器对数百千赫兹以上噪声效果很显著。

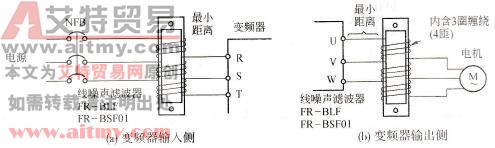

    图8-14    线噪声滤波器的安装

    ③将无线电噪声和线噪声滤波器联合使用，如图8-15所示。可同时对高频及低频噪声进行衰减，效果比单独使用更好。

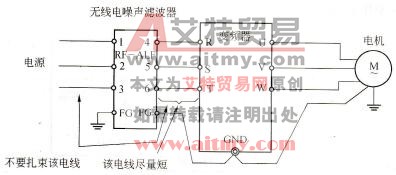

    图8-15    无线电噪声和线噪声滤波器联合使用接线图

    ④由RC组成的噪声滤波器，专门接在变频器的电源侧，如图8-16所示。该滤波器体积较大，从低频到高频均具有广阔的噪声衰减效果。

    ⑤切断噪声的传播，选用一种特殊的抑制噪声变压器。该变压器具有极小的一次侧和二次侧线圈的磁和静电的耦合，对噪声有极强的衰减作用。该变压器要求不接地，其缺点是占用较大空间，提高了成本。表8-4所示为采用抑制噪声变压器后噪声衰减的示例。

    图8-16    由RC组成的噪声滤波器

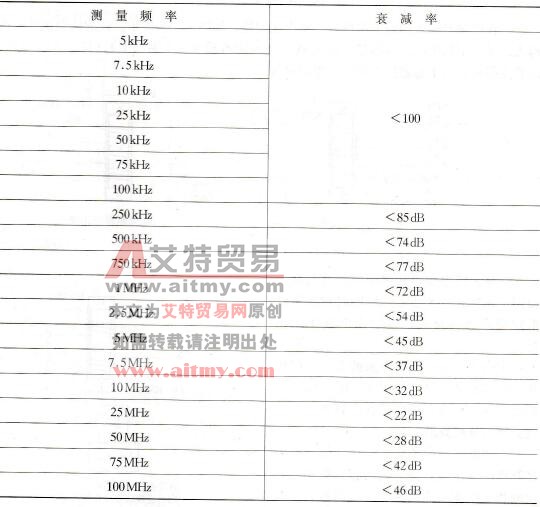

    表8-4    不同频率下抑制噪声变压器的效果
