雷电影响对变频器的不利影响及其防止对策

    主变压器受雷击后，由于一次侧断路器断开，会使二次侧产生极高的浪涌电压，如图8-5所示。应采取如下对策：

    图8-5    由于变压器一次侧断开而产生的浪涌涌电压

    ①为防止浪涌电压对变频器的破坏，可在变频器的输入端增没压敏电阻，其耐压应低于功率模块的耐压，以保护元器件不被击穿，如图8-6所示。

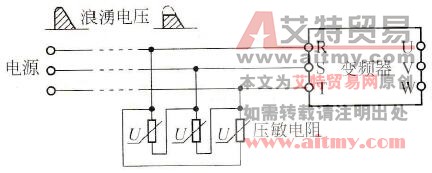

    图8-6    用压敏电阻防止浪涌电压

    ②选用产生低浪涌电压的气体断路器，并同时采用压敏电阻。

    ③变压器一次侧断开时，通过程序控制，使变频器提前断开。同时，也要增设相关的压敏电阻保护，通过励磁储存能量计算电阻值。此外，主回路用的避雷器和熔断器应选用特种规格。
