日本安川电机VS-686 HV5型高压变频器简介

    VS - 686HV5是采用高一高方式向电动机直接供电的多级串联式变频器，其输入电压分为3kV和6kV两个等级。其主要用途是驱动风机、水泵。由于其容量大，节能意义非常大。图9-36为其主电路结构图。

    图9-36    VS - 686HV5主电路结构图

   (1)产品规格

    ①3kV级

    输入：3/3.3kW，50/60 Hz。

    容量：300～4500 kW（3000 kW以上为水冷方式）。

    输出：3/3.3 kV，50/60 Hz。

    ②6kV级

    输入：6/6.6kV，50/60 Hz。

    容量：500～3 500kW。

    输出：6/6.6kV，50/60 Hz。

   (2)特点

    ①输入  由24相整流回路构成，输出电流谐波含量低，因而无需接入任何用于消除谐波的滤波器，该装置的占地和初投资均可大幅度削减。图9-37所示为输入电压电流波形，表9-7表示供电容量与负荷在1：1的情况下，电源高次谐波的规定值和根据输入电流实测值的比较。

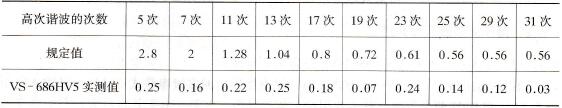

    表9-7    电源高次谐波电流的比较（3 kV，400 kW，60 Hz满负荷时）  （单位：A）

    ②输出  输出是用单相功率单元，分4段多重式串联，使输出电压为正弦波波形，并使变频器的浪涌电压得到抑制。图9-38所示为输出电压、电流波形。由于是直接式连接，故原有的电动机及其电线均可照样使用，使改造的初投资得到削减。

    图9-37    输入电压、电流波形

    图9-38    输出电压、电流波形

    ③变换效率  直接式高压变频器与采用低压变频器再经升压变压器输出不同，因为它直接输出高压，故变频器效率高。当为额定速度、额定负荷时，效率高达98%。此外，电压型变频器功率因数经常可维持在0.95以上，电流型逆变器供电给电动机在不同的速度下，一般功率因数也不变，因此无需增设改善功率因数用的电容器。
