变频器的中间电路的电容滤波形式

    虽然利用整流电路可以从电网的交流电源得到直流电压或直流电流，但这种电压或电流含有频率为电源频率6倍的纹波，如果将其直接供给逆变电路，则逆变后的交流电压、电流纹波很大。因此，必须对整流电路的输出进行滤波，以减少电压或电流的波动。这种电路称为滤波电路。

    通常用大容量电容对整流电路输出电压进行滤波。由于电容量比较大，一般采用电解电容。为了得到所需的耐压值和容量，往往根据变频器容量的要求，将电容进行串并联使用。

    二极管整流器在电源接通时，电容中将流过较大的充电电流（亦称浪涌电流），有可能烧坏二极管，必须采取相应措施。图4-7给出几种抑制浪涌电流的方式。

    采用大电容滤波后再送给逆变器，这样可使加于负载上的电压值不受负载变动的影响，基本保持恒定。该变频电源类似于电压源，因而称为电压型变频器。电压型变频器的电路框图如图4-8所示。

    电压型变频器逆变电压波形为方波，而电流的波形经电动机绕组电感性负载滤波后接近于正弦波，如图4-9所示。

    图4-7    电容滤波电路抑制浪涌电流的方式

    (a)接入交流电抗；(b)接入直流电抗；(c)串联充电电阻

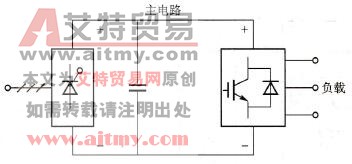

    图4-8    电压型变频器的电路框图

    图4-9    电压型变频器的电压和电流波形
