磁电式仪表测量变频器输出电压

    磁电式仪表构造：由①永久磁铁、②磁钢、③线圈和④指针构成。

    磁电式仪表原理：被测电流流入线圈后，要受到永久磁铁磁场的作用力，而使指针偏转。电流方向相反时，线圈受力方向也相反，故磁电式仪表测量交流电时，必须先整流，故又称整流式仪表。

    磁电式电压表：测量电压时，线圈电路内须串联大阻值的附加电阻。故线圈电路接近于纯电阻电路，测量结果与频率无关，测量精度较高。

    图1    磁电式仪表测量输出电压的结果

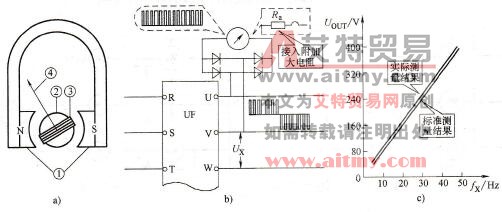

   a)磁电式仪表构造b）磁电式仪表测量交流电压的特点  c）测量结果
