电磁式仪表测量变频器输出电压

    电磁式仪表构造：由①线圈、②铁心和③指针构成。

    电磁式仪表原理：被测电流通入线圈后产生磁场，把铁心吸入，使指针偏转。

    电磁式电压表：线圈匝数很多，接近于纯电感电路。

    测量低频电压：频率低时感抗小，在相同的电压下电流大，故指针读数偏大。

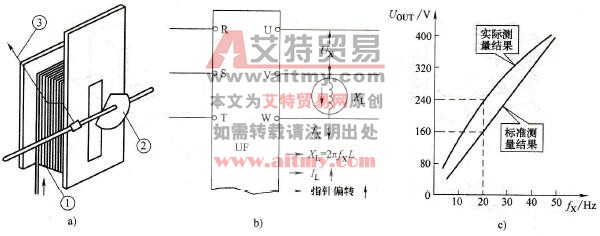

    图1    电磁式仪表测量输出电压的结果

   a)电磁式仪表构造b）电磁式仪表测量低频电压的特点c）测量结果
