变频器的过电流保护功能及预置

    过电流是指变频器的输出电流的峰值超出了变频器的容许值。由于逆变器的过载能力很差，大多数变频器的过载能力都只有150%，允许持续时间为1 min。因此变频器的过电流保护就显得尤为重要。

    产生过电流的原因较多，大致可分为以下两种：一种就是在加、减速过程中，由于加减速时间设置过短而产生的过电流；另一种是在恒速运行时，由于负载或变频器的工作异常而引起的过电流，如电动机遇到了冲击、变频器输出短路等。

    在大多数的拖动系统中，由于负载的变动，短时间的过电流是不可避免的。为了避免频繁跳闸给生产带来的不便，一般的变频器都设置了失速防止功能（即防止跳闸功能），只有在该功能不能消除过电流或过电流峰值过大时，变频器才会跳闸，停止输出。

    可以对变频器失速防止功能进行设置来限制过电流，用户根据电动机的额定电流IMN和负载的情况，给定一个电流限值Iset，（通常该电流给定为150% IMN）。

    如果过电流发生在加、减速过程中，当电流超过Iset时，变频器暂停加减速（即维持fx不变），待过电流消失后再进行加、减速，如图7-15所示。

    如果过电流发生在恒速运行时，变频器会适当降低其输出频率，待过电流消失后再使输出频率返回原来的值，如图7-16所示。

    图7-15    加速时的失速防止

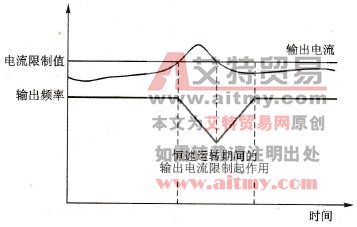

    图7-16    恒速时的失速防止
