• 变频器三相电功率的测量

  变频技术

  输出侧的测量：变频器的输出侧与电动机相接，其三相输出电流是平衡的，故可用两表法测量三相电功率。 输入侧的测量：变频器输入侧的三相电流是不平衡的，故只能分别测量每一相...

  阅读更多

• 变频器载波频率对输出电压的影响

  变频技术

  载波频率的影响：载波频率的高低，决定了逆变管交替导通的次数，也就决定了死区的多少。死区是不工作的时间，故死区的多少将影响变频器的输出电压。 载波频率低：死区个数少，...

  阅读更多

• 变频器感性负载与滤波电容器的充、放电

  变频技术

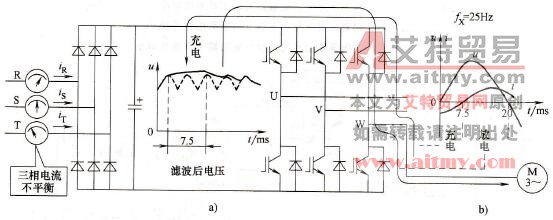

  充电特点：因为电感性负载也要对滤波电容器充、放电，而输出频率与输入频率不相等，导致输入侧对电容器充电的有序性被破坏。 放电特点：因为输出电流是正弦波，故各脉波对负载...

  阅读更多

• 变频器绝缘电阻的测量要点

  变频技术

  特别提醒：因为变频器是全晶体管设备，而测量绝缘电阻的绝缘电阻表要输出高电压，如不注意，将损坏变频器。 测量准备：拆除主电路所有端子的外部接线，并将这些端子用导线连接...

  阅读更多

• 变频器载波频率对输出电流的影响

  变频技术

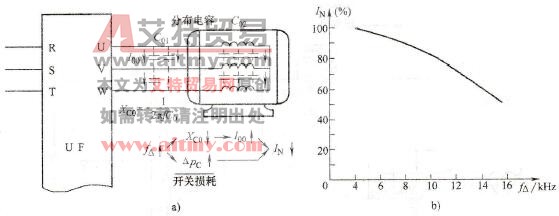

  载波频率与漏电流：绕组的线匝之闯，输出线的导线之间，都存在着分布电容。载波频率高，分布电容的容抗小，通过分布电容的漏电流就大，增加了 IGBT 的负担，削弱了 IGBT 的负载能...

  阅读更多

• 变频器输入电流的波形

  变频技术

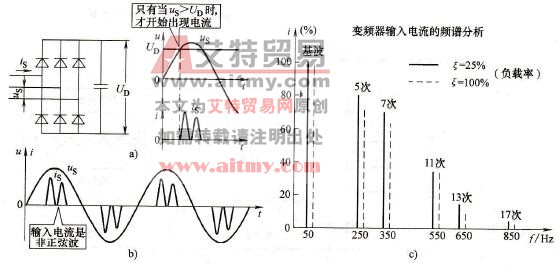

  输入电流的特点：因为滤波电容器上已经有了直流电压，因此电源电压只有上升到超过直流电压时，才有输入电流。所以，变频器的输入电流是非正弦电流。 输入电流的频谱：根据频谱...

  阅读更多

• 变频器的主要干扰源

  变频技术

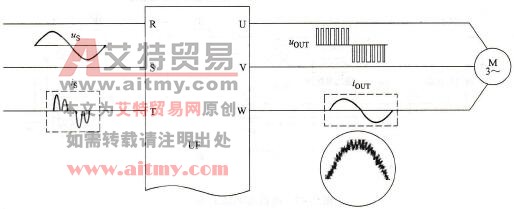

  输入电流：由于输入电流是非正弦波，它将使网络电压的波形发生畸变，从而干扰其他设备的正常运行。 输出电压：变频器的输出电压是高频高压的脉冲波，它将通过线间的分布电容对...

  阅读更多

• 变频器干扰的传播途径

  变频技术

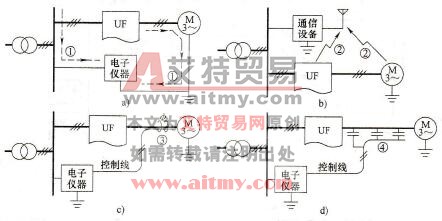

  线路传播：通过电源线或地线传播，如图中之①。 辐射传播：通过电磁辐射传播，如图中之②。 电磁感应传播：高次谐波电流的电磁场在其他设备中产生感应电流，从而干扰其他设备...

  阅读更多

• 变频器调速系统驱动四象限运行的负载的设计要点

  变频技术

  以起重机、电梯、吊车等为代表的机械设备要求在四象限运转。例如，吊车将重物提升与放下时需要克服地球引力（重力），此外，重物与电机运转的关系如图 3-4 所示。 图 3-4 四象限...

  阅读更多

• 变频器的电抗器和滤波器

  变频技术

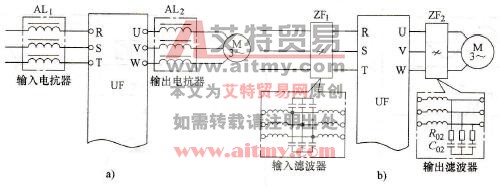

  输入电抗器： 1 ）抑制输入电流中的高次谐波成分。 2) 阻隔电网偶发的尖峰电压和操作过电压。 3) 平缓三相进线电压的不平衡度。 输出电抗器： 1 ）抑制变频器输出电流中的谐波分量...
