中望CAD放样功能LOFT的应用

CAD放样功能LOFT的应用

CAD放样功能的应用

在CAD软件中，放样功能可以用来创建三维实体或曲面。执行放样命令时，系统会沿选取的两个或多个横截面进行放样。

创建放样时，可选择的对象和路径如下所示。

下面来看看CAD放样功能LOFT的具体应用：

1，打开中望CAD软件，依次点击“视图”、“三维视图”、“西南等轴测”。

2，绘制一个圆形和一个五边形。

3，执行放样功能，输入命令LOFT，确定按回车键。或者依次点击菜单项:“绘图”、“实体”、“放样”。系统提示“按放样次序选择横截面或”时，鼠标点击选择刚刚绘制的圆和五边形，然后按回车键确定。

4，命令行提示“输入选项”，我们选择“c”仅横截面，确定按回车键。如下图所示，为三维立体效果。

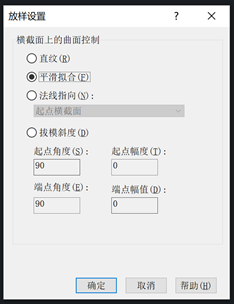

如果在上一步时选设置，可以调出“放样设置”会话框，这里选择的是“平滑拟合”。

直纹：指定创建的实体或曲面在横截面之间是直的，并且在起点和端点处具有鲜明的边界线。

平滑拟合：指定创建的实体或曲面在横截面之间是平滑的，并且在起点和端点处具有鲜明的边界线。

法线指向：控制创建的实体或曲面在横截面处的法向。

根据自己的需要选择即可。
