为什么中望CAD改变坐标系后图形视图不变？

为什么CAD改变坐标系后图形视图不变？

在CAD软件中，用户坐标系（UCS）是用于建立 XY 工作平面和 Z 轴方向的一种可移动的坐标系统。用户坐标系是可以改变的，依次单击“视图”选项卡 »“坐标”面板 »“X/Y/Z”，根据命令提示输入旋转角度或者指定两点获取旋转角度，即绕X、Y或Z轴旋转 UCS。

为什么在改变用户坐标系时，图形视图不改变呢？这关系到系统变量UCSFOLLOW。

UCSFOLLOW控制当前用户坐标系改变时是否生成新的平面视图。当系统变量 UCSFOLLOW 系统变量为关闭状态时，在改变用户坐标系时，图形视图不改变。

在命令行输入UCSFOLLOW，回车后可以通过输入1或0回车设置开启或关闭系统变量。

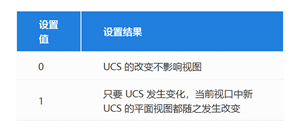

当设置值为0时，UCS 的改变不影响视图。

当设置值为1时，只要 UCS 发生变化，当前视口中新 UCS 的平面视图都随之发生改变。

注意，UCSFOLLOW 的设置仅对模型空间有效。在图纸空间中，不论 UCSFOLLOW 如何设置，其平面视图将始终以世界坐标系显示。
