中望CAD如何控制夹点的显示？

CAD如何控制夹点的显示？

在CAD软件中，通常情况下，我们选择了某个对象后都会显示夹点，那么如何控制是否开启夹点显示呢？我们可以通过系统变量GRIPS进行控制。

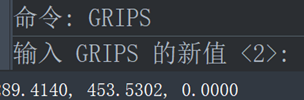

在命令行键盘输入GRIPS，按回车键确定。然后系统提示我们输入GRIPS的新值。

如果需要关闭夹点显示，就输入0，然后回车。选择对象后的效果如下：

如果需要开启夹点显示，就输入1，然后回车。选择对象后的效果如下：

如果需要开启多段线中间夹点显示，就输入2，然后回车。选择对象后的效果如下：

另外，捕捉夹点时，可通过GRIPSIZE系统变量的设置来修改夹点的大小。

在命令行键盘输入GRIPSIZE，确定按回车键，然后设置夹点方框的大小，其取值单位是像素，有效的取值范围为 1 到 255。下图为设置值修改为10的效果。

以上就是CAD控制夹点的显示的系统变量。
