中望CAD阵列后的图形如何修剪

CAD阵列后的图形如何修剪

在使用最新的中望CAD中，我们应该如何修剪阵列后的图形呢？阵列后的图形对象往往都是关联的，变成了一个整体，本文将对此问题讲解具体的解决方法：

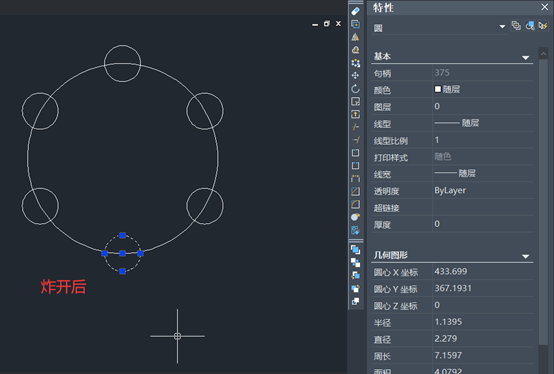

方法一：炸开阵列对象

先选择需要炸开的对象，输入“X”命令，可以把已经阵列好的图形对象对其分解，变成独立的对象，然后对其修改。

方法二：阵列设为不关联状态

以环形阵列为例，在创建图形对象时，命令窗口会提示当前设置是否为关联，先输入“AS”，回车，然后根据提示可选择是否关联。若想设有不关联，输入“N”，按下回车键，就可创建非关联状态的图形。

方法三：旧版的功能

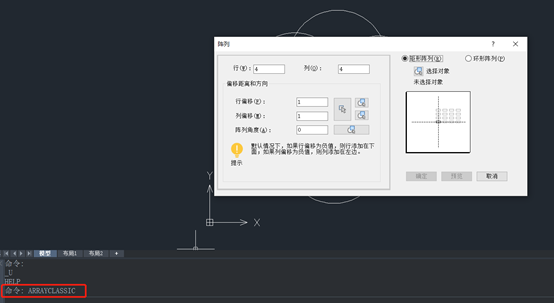

刚刚我们的例子使用的是最新版的中望CAD，如果使用旧版的阵列，可以借助<ARRAYCLASSIC>命令打开旧版的对话框,如图所示：
