CAD中如何绘制简易接线图？

CAD中如何绘制简易接线图？

CAD是国际上功能强大的绘图软件之一，许多图纸的制作都会用到CAD软件。比如在建筑工程领域，都需要绘制接线图。有些小伙伴还不知道如何操作，因此，下面小编就来为大家介绍CAD中简易接线图的绘制方法，一起来看看下面的详细操作吧。

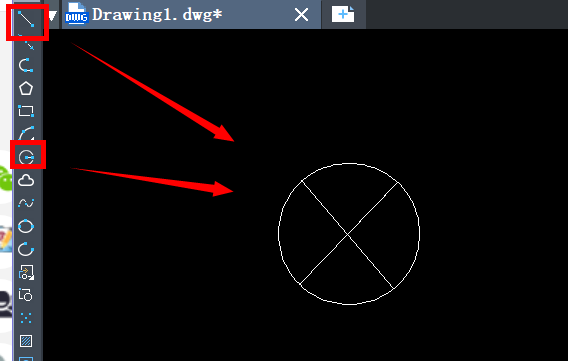

1.  首先，打开中望CAD软件，进入绘图区域，我们先利用直线和圆形工具绘制一个灯泡。

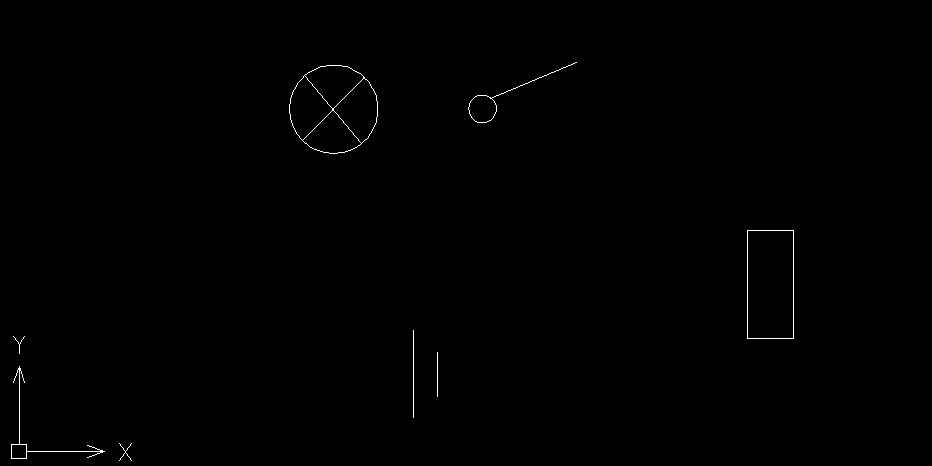

2.接着，继续使用圆形、直线和矩形工具绘制接线图的其他组件——开关、电阻以及电源。

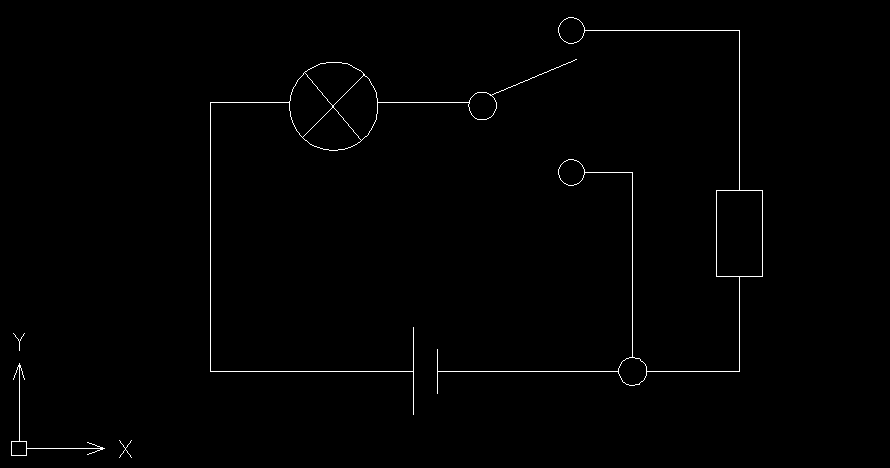

3.然后，使用直线工具将各组件连接一起，效果如下：

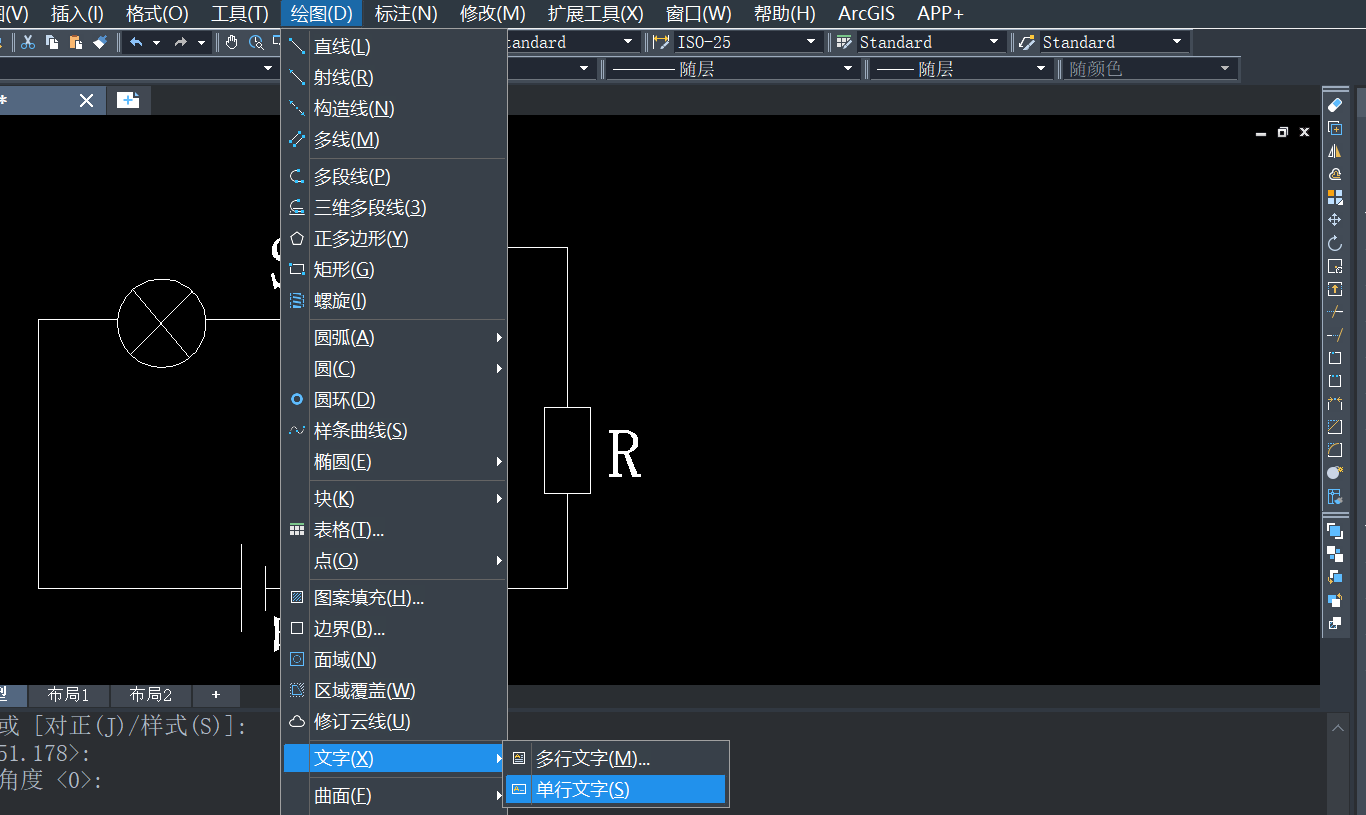

4.其次，点击上方工具栏【绘图】，选择联级菜单中的【文字】——【单行文字】。

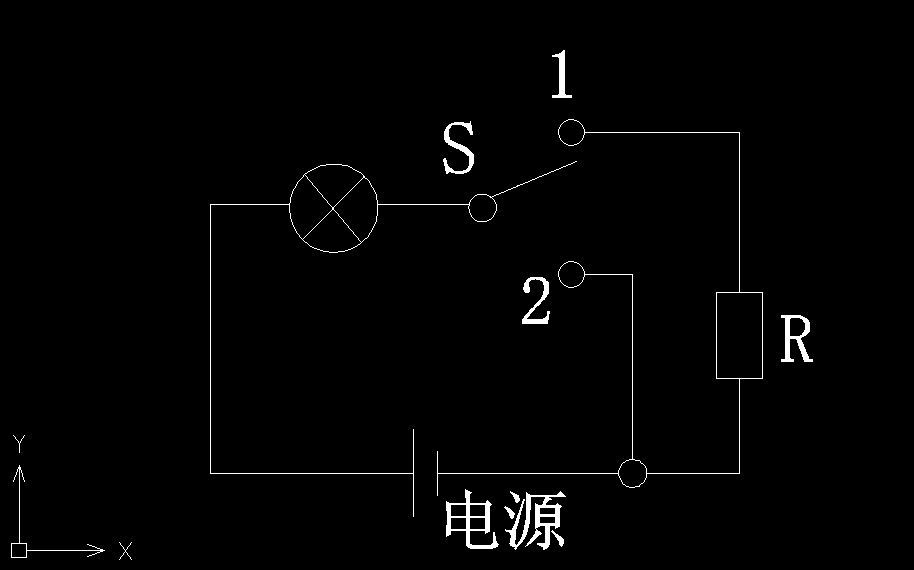

5.最后，在接线图各组件上插入名称。

以上就是CAD中绘制简易接线图的全部内容分享，小伙伴们都掌握了吗？还不清楚的朋友可以多加操作练习，感谢您的阅读。更多CAD资讯敬请关注中望CAD官网，小编将持续更新推送，丰富教程内容不要错过哦。
