空气开关欠压脱扣器工作原理图解

遇停电，空气开关便自行跳闸，一般是因为空气开关带有欠压脱扣保护装置，当停电时，欠压脱扣器动作跳闸。

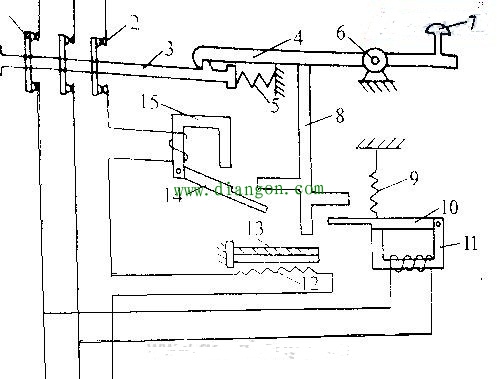

欠压脱扣器工作原理（见下图）：

1、当线路电压正常时电压脱扣器11产生足够的吸力，克服拉力弹簧9的作用将衔铁10吸合，衔铁与杠杆脱离，锁扣与搭钩才得以锁住，主触头方能闭合。
2、当线路上电压全部消失或电压下降至某一数值时，欠电压脱扣器吸力消失或减小，衔铁被拉力弹簧9拉开并撞击杠杆，主电路电源被分断。
3、同样道理，在无电源电压或电压过低时，自动空气开关也不能接通电源。
