有特殊功能的音频振荡器电路图

  在当今的电子技术领域中，音频振荡器算不上什么高新技术，但是，由于它电路简单、使用方便、应用范围广、深入到人们生活和工作的各个角落，所以，换个角度审视它，很有必要。
  走在街上，坐在办公室或是会议桌前，BP机一响，大家都不约而同看自己的寻呼机，因为鸣闹声一样，分不清在寻呼谁。办公室电话铃响了，拿起一个听筒，一听不对，放下一个再拿另一个；电话机多的办公室，或许这种重复动作要多次。这是大家经常看到或遇到的情况，是音频振荡器不好用么？当然不是，只是由于现在的音频振荡器发出的声音几乎没有区别，仍很难分辨。能否在振荡中“编”出些区别来？下面介绍一种具有特殊功能的音频振荡器，将会有一定的帮助。

$show_page$
  如图1是一个以时基电路555为核心，以及周围元件组成的多谐振荡器，其振荡频率f=1/0.693（R1+2R2）.Ca，由公式中看到，振荡频率f决定于R1、R2和Ca的大小。改变其中任何一个元件的数值，都会使振荡频率的不同。当R1取4.3k欧，R2取62k欧，Ca取0.01uF时，可以算出f约为1125Hz，若改变Ca容量，振荡频率也会改变。

$show_page$

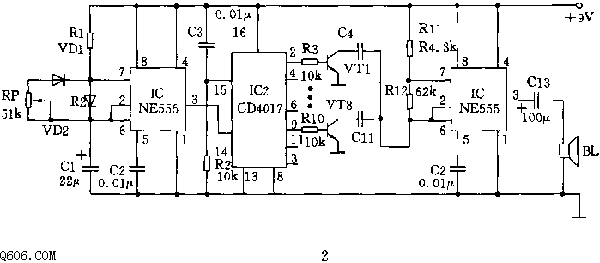

  如图2是一种音频振荡器电路原理图。IC3及周围元件组成音频多谐振荡器。由VT1～VT8和集电极所接电容C4～C11等元件代替了图1中的Ca电容，因而Ca则不是一个固定不变的电容了。IC1及周围元件组成一个超低频多谐振荡器，它的频率可由RP调整，输出的矩形脉冲，送到十进制时序器IC2的输入端，其十个输出端，按时序先后输出高电平，使VT1～VT8先后导通；C4～C11分别接入电路，所以音频振荡器输出不同频率的音频信号。本电路是连续输出八个不同频率的音频信号，再间隔两个脉冲周期时间，然后再用此方法循环。所以IC2的十个输出端不全用，只用其中Y1～Y8八个输出端，Y9与Y0输出高电平时，IC3组成的音频多谐振荡器由于无Ca而停振。如果脉冲继续送入IC2，振荡电路还会按上述方式循环。C4～C11选用适当的容量，使获得的音频信号组成12～671音阶。这八个音阶的全排列有四万种以上，这就给音频振荡器带上自己的“编码”。电路刚刚接通电源时，C3、R2组成的微分电路输出一个尖脉冲，送到IC2的15脚，用以清零。此时，IC2十个输出端只有Y0输出高电平，其余都为低电平。音频多谐振荡器不起振。超低频多谐振荡器开始振荡，不断送出矩形脉冲。当第一个脉冲送入IC2的14脚时，其输出端Y6恢复低电平，Y1经R3输出高电平，三极管VT1导通，使C4充当Ca，音频多谐振荡器输出某个频率的音频信号；第二个脉冲送来，Y1恢复低电平，C4退出电路，Y2出现高电平，经R4限流，VT2导通，C5接入电路，由于C4与C5容量不同，所以，此时输出音频信号的频率与上次不同。就这样，不断替换容量不同的电容充当Ca，每次音频信号频率都随电容容量变化而变化。为了扩充“编码”种类，IC2可以换为二进制计数器40，使成千上万个音频振荡器输出的音频信号都有明显的区别。

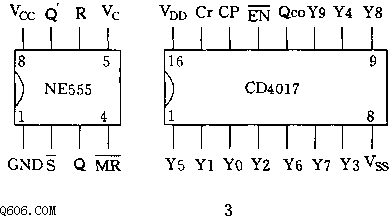

  此电路简单，易于装制，不需要特殊的元件，大家不妨一试。IC1与IC3都用双极型时基电路NE555，IC2用CD4017，如图3所示。VT1～VT8用9014等NPN型小功率三极管，VD1和VD2用1N4002，一般RP不简经常调整，用可调电阻即可，其余电阻用1/8W碳膜或金属膜电阻均可以。

  C4～C11这8个电容，决定8种音频信号频率的高低，自己据需要而适当选配，也就是自己给音频振荡器“编码”，可以通过试验方法来确定容量。接通电源，便可听到扬声器中不断发出自己“编码”8种声音，以能分清“编码”听起来速度适当为宜。可以将此音频振荡器，装入数字钟作闹钟鸣闹，或将几个“编码”出不同的振荡器配合多路振警器使用。
