简易混响和环绕声发生器电路图

  如图是声效发生器的电路原理图。电源可用9V电池或用外加9V直流电源插入电源插口XS5来进行供电。
  1、工作原理
  电路的核心元件是一只1024级斗链式电荷耦合器件（BBD）集成电路IC3（MN3007）。BBD的工作原理是每次时钟脉冲加上时，一只斗桶中的电荷通过开关电容转移后，到输出端时就成为延时信号，其延时时间的长短由时钟速率和BBD的级数来决定。本文采用1024级的BBD，若将经过延时后的声音再反馈至输入端，便可获得混响的效果。
  图中跳线JU1～JU9要根据本电路使用是否处于保护情况而决定，这在后而还要讨论。为了解电路工作原理，先假定只连接跳线JU4和JU7，这相当于在立体声音响信号上加上环绕声混响效果的配置，输入端设定在线路电平挡以允许接收立体声录像机或LD播放机送来的信号。
  在插口XS1和XS2上的左声道和右声道的输入信号经电阻R2和R6后，直接送到输出插口XS3和XS4，这种情况下可听到未经延时的原信号。左、右输入信号在IC1-1中相加，IC1-1为LM324四运放集成电路中的一只运放，其相加的输出是放大还是衰减取决于微调电位器RP2的设定位置。

  IC1-1的输出送至BBD器件IC3的输入端，而时钟发生器IC2（MN3101）和电位RP3以及其它相关元件用来设定BBD的延时。微调电位器RP1和R4、C3串联后可控制送到输入端的反馈电平，这一电平可以决定延时信号在电路中循环可以达到多长时间。经IC3延时后的输出由IC1-3极其低通滤波以剔除BBD输出中的时钟信号成分。然后输出中的时钟信号成分。最后再将滤波输出中的一部分送回至左声道，其中另一部分反馈至输入端以营造混响效果。
  要得到环绕声效果，可将IC1-3的输出送到反相放大器IC1-4，其输出信号与IC1-3的输出信号相位相反，将此反相信号送回至右声道，结果在扬声器中放音时，左、右声道的一部分信号相抵消，但由于抵消后的声音来自延时后的声音而不是来自源信号，因而它具有加宽声场的效果，或者可使你的两只扬声器听起来隔得很远。
$show_page$
  通过开关S1可选择环绕声声效立体声模式与正常声效单声道模式。正常声效单声道模式是将低通滤波器输出直接送至左、右声道输出。若连接了跳线JU1，则在XS1线XS2插口输入一单声道信号时，在两个输出端也能听到模拟的立体声信号。对于话筒输入情况，只有跳线JU2、JU3、JU5、JU6、JU8和JU9必须连接，这时话筒应插入XS2.这种情况下，XS4处的右声道输出是IC4（LM386）运放输出放大到扬声器电平的信号，而XS3处的左声道输出则为话筒电平信号。电位器RP4用来控制连接到XS4的扬声器音量，若不用话筒输入这一任选项，则放大器IC4以及JU5与JU8之间的所有元件一概不用。只要连接跳线JU2、JU3、JU4、JU7，则本机处于话筒输入，输出则为环绕声声效的线路电平输出；若只连接跳线JU4和JU7，且拆去R6和R2，则输出端只出现延时后的信号而无原信号，这一情况最适用于电视环绕声系统的后方声道。

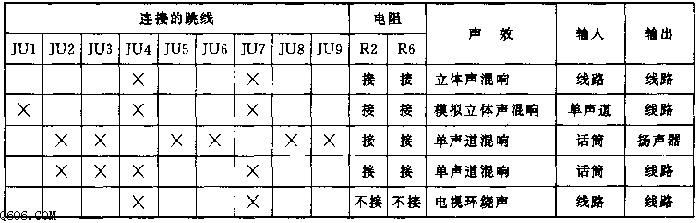

  为了以上介绍的各种应用情况不致引起配置情况的混乱，图表对上述各种情况下如何连接各个跳线和用不用R2和R6作了总结。

  2、安装与使用
  a、安装时，除R2和R4外，先将其它所有的固定电阻装好，再装电容。电解电容应仔细检查其极性是否安装正确。
  b、在安装跳线时，要根据使用的具体情况参考表，弄清楚哪根跳线要接，哪根跳线不能接，这部分安装工作特别容易弄错，因此要格外细心。焊接时应有一定牢度，且各个电位器、开关、插口的安装位置和高度应准确地和外壳上开孔的部位配合良好。
  c、应将电位器RP1、RP2放在其最小电阻位置，这时的混响持续时间和幅度均为最大（本声效发生器的延时可在0～500ms之间变化）。当然，具体数值可在聆听时通过实验决定。
  d、如何将本声效发生器配置成环绕声效果的示意图。这时声效发生器输入应配上立体声信号源，如立体声录像机等。声效发生器的输出再用立体声放大器放大后送到后方左、右声道扬声器。也可以将输出直接连接到一对带放大器的扬声器。
  e、如果将单声道信号源来取得立体声模拟，可在XS1和XS2插口处输入单声道信号，便可在XS3和XS4处输出模拟的立体声信号。
  f、如将本发生器用于混响声效，则可将话筒信号输入到XS2插口，该信号便在发生器中受到延时和放大，在XS3处可得到话筒电平的输出，也可将扬声器插入XS4，以利用放大后的输出。
