450Hz音频信号发生器电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介本振荡器是通讯机用户服务信号源。工作原理如图所示。它由VT1、VT2等相关元器件组成。VT1利用变压器T耦合产生振荡信号，VT2为共集电极电路起缓冲放大，射极输出。T变量器1-4绕组和

本振荡器是通讯机用户服务信号源。工作原理如图所示。它由VT1、VT2等相关元器件组成。VT1利用变压器T耦合产生振荡信号，VT2为共集电极电路起缓冲放大，射极输出。T变量器1-4绕组和C4电容组成选频网络。为防止T磁饱和，T由1-2抽头接至VT1的集电极，T的5-6是反馈线圈。

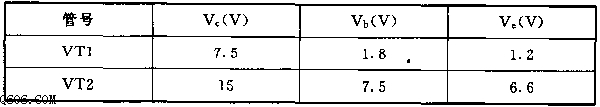

检测：各管脚对地直流电位（参考值）如表。
