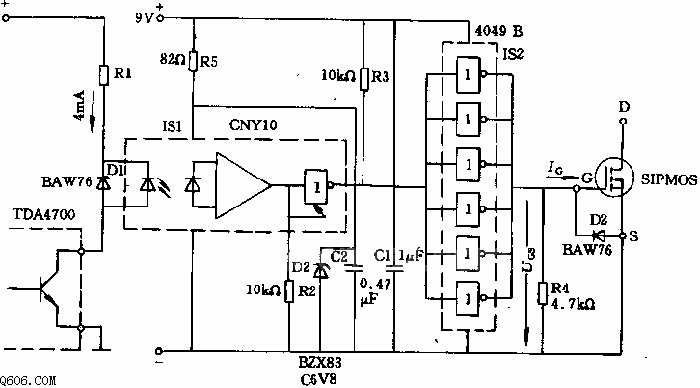

• 采用光电隔离的SIPMOS晶体管控制电路图

  电路图

  输入端经过电阻R2接地，以使其输出端在电源电压降至4V时还是开路的，即两个推挽输出晶体管保持在截止状态。这样可使电源电压在上升至3V左右时光耦输出侧仍为低电平，以使后接的...

  阅读更多

• 采用“与非”门的石英晶体振荡器电路图

  电路图

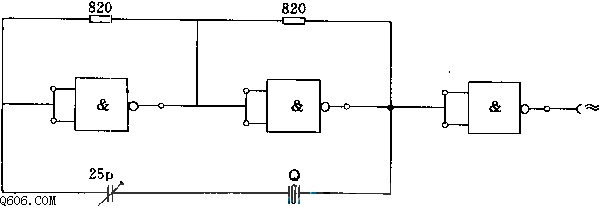

  该电路采用两个7400TTL“与非”门，振荡频率可达18MHz。两个820欧电阻必须根据所选取的振荡频率精心调整确定。...

  阅读更多

• HP4320光电隔离器电路图

  电路图

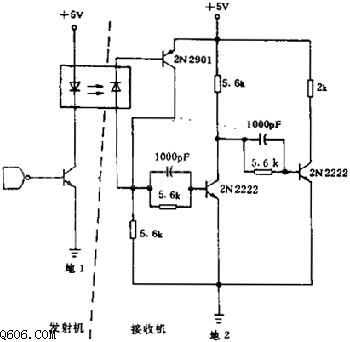

  HP4320光电隔离器，可在飞船用的系统之间隔离高达200V的地电位。在0～1MHz的带宽内，不管对于DTL，还是TTL驱动的电路，这种电路都是有效的。...

  阅读更多

• 采用光藕的脉冲加宽器电路图

  电路图

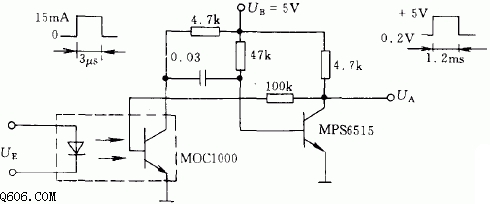

  在需要将窄脉冲宽度加宽时可采用图中所示的电路。在图中所示参数情况下将3us宽的脉冲加宽成1.2ms宽的脉冲，由于有100k欧电阻的负反馈，故使输出信号Ua更加稳定。...

  阅读更多

• 采用mos场效应晶体管的石英晶体振荡器电路图

  电路图

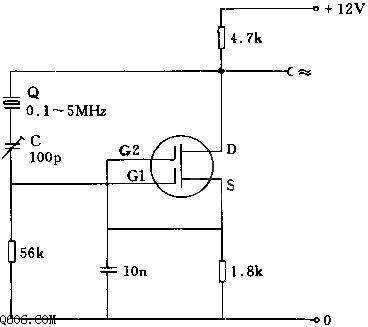

  该电路振荡频率范围为100kHz～5MHz。工作特性由源极电阻确定。利用微调电容可以调节频率。输出电阻较高，后接一个源极跟随器作隔离器则可以克服这一缺点。...

  阅读更多

• SIPMOS晶体管互补达林顿控制电路图

  电路图

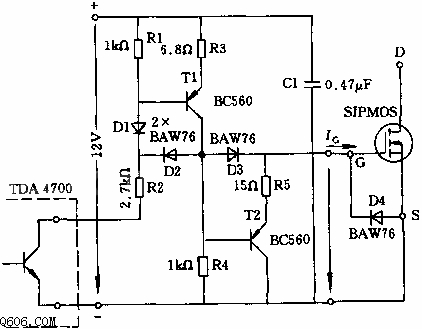

  在TDA4700的输出晶体管导通时T1也导通，其射极电流由R3限制，并经由D3控制T3.同时T2基极对发射极为正，故T2截止，T4也截止。若SIPMOS的输出晶体管截止，则T1、T3截止。SIPMOS晶体管的输入...

  阅读更多

• 采用互补晶体管和CMOS驱动级的推挽电路图

  电路图

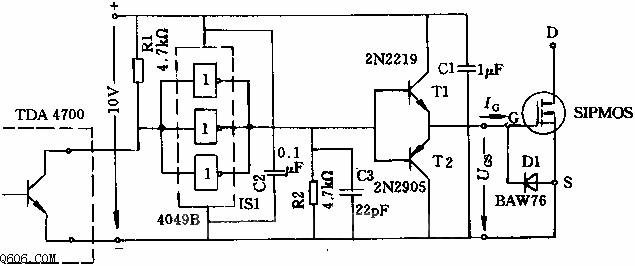

  利用CMOS反相器4049作TDA4700输出信号的反相级和晶体管T1、T2的驱动级。三个反相器并联有两个输出端分别加到推挽电路的两个晶体管基极上。电阻R2用来在控制电路不能保证有足够电压时...

  阅读更多

• SIPMOS晶体管推挽控制电路图

  电路图

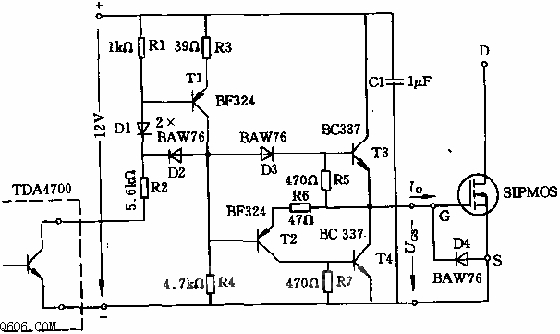

  该电路输入端接集成电路TDA4700，当其中输出晶体管导通时，则T1的基极上就加有由R1、R2决定的电压。二极管D1、D2用于防止T1过饱和。若TDA4700的输出晶体管截止，则T1截止，T2由R4控制，...

  阅读更多

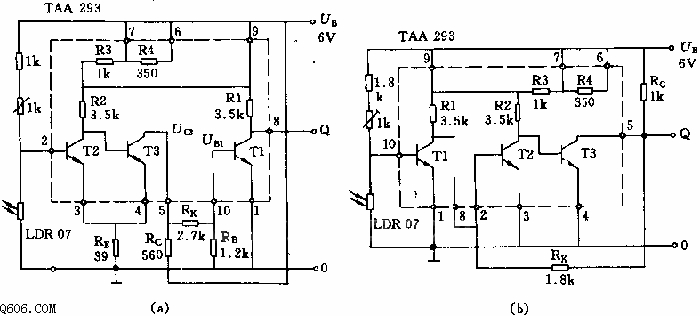

• 采用集成电路的光栅电路图

  电路图

  该电路采用TAA293作为阈值开关。1k欧电阻主要用于调整光敏电阻值和阈值开关的阈值。 两电路适于场合：光照度1000lx（Q端高电平），光照度300lx（Q端低电平）。...

  阅读更多

• 场效应晶体管石英晶体振荡器电路图

  电路图

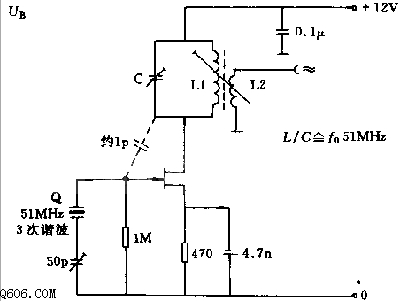

  该振荡器以51MHz（17MHz 3次谐波）晶体工作。根据结构的不同，漏-门极间电容可选取0.5～1.8pF。L2匝数约为L1的20%。通过470欧源极电阻可以改变振荡特性。...

  阅读更多
