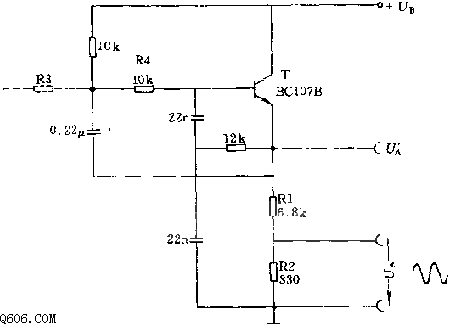

• 具有低输出电阻的音频信号发生器电路图

  电路图

  由于从射极跟随器中输出，故输出电阻很低。输出电压值可由R1、R2分压电阻值的选取来决定。如果要想得到无畸变正弦信号的工作点，则可接入电阻R3，其值由实验调整确定。在电路参...

  阅读更多

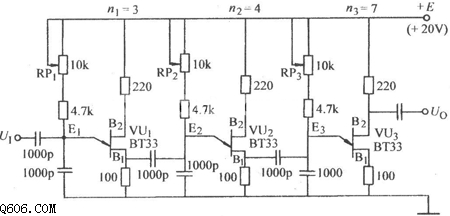

• 单结晶体管三级分频电路图

  电路图

  图中所示的是单结晶体管三级分频电路图...

  阅读更多

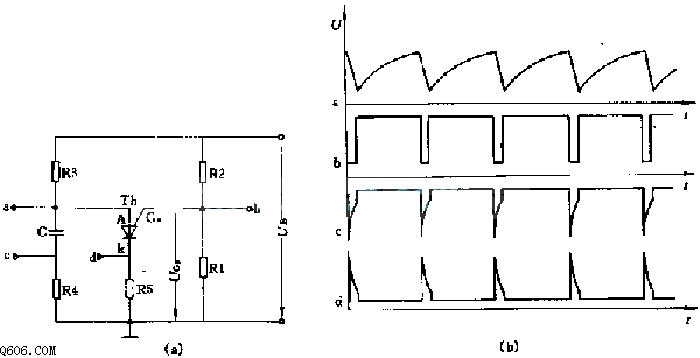

• 可输出多种波形的脉冲发生器电路图

  电路图

  利用程控单结晶体管Th可构成有多种波形输出的脉冲发生器电路。图b示出从图a电路中a、b、c、d各点输出的脉冲波形。 本例中Ub=50V，脉冲频率f=1000Hz，脉冲峰值U=Up=20V.元件参数R1=0.164M欧...

  阅读更多

• 低频振荡器电路图

  电路图

  本电路用于产生低频正弦信号。电位器Rp1和电容C1用于调整和改变频率。在C1=C2情况下，频率f=1/2RC，这里R应取运算放大器同相输入端与输出间的总电阻。 为了同具有不同电压的同相输入...

  阅读更多

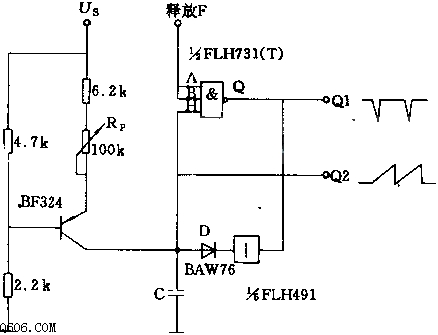

• 可同时产生尖脉冲和锯齿波脉冲的发生器电路图

  电路图

  由门电路产生的两种脉冲的频率上限为5MHz，下限取决于电容的大小。尖脉冲宽度约为50ns，直接由TTL“与非”门输出；锯齿波脉冲则要经过一个阻抗变换器产生，这里用高输入阻抗的施...

  阅读更多

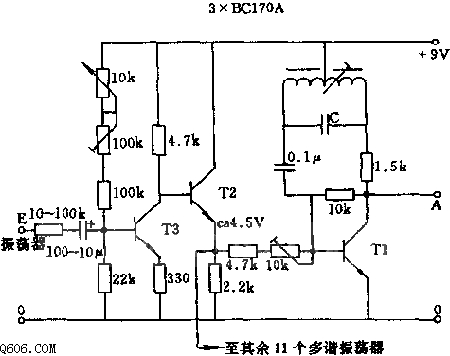

• 电子大提琴用LC振荡器电路图

  电路图

  本电路为改进的哈脱来振荡电路，通过改变基极电流可以在给定范围内改变频率。在负载电阻为6K欧时输出信号幅值高于6V，适于电子大提琴电路中采用。...

  阅读更多

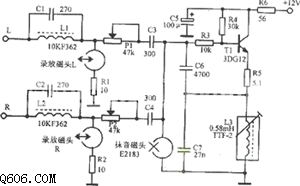

• 录音用偏磁振荡电路图

  电路图

  图中是一录音用偏磁振荡电路图...

  阅读更多

• 电子乐器中用的振荡器电路图

  电路图

  电路中包括两个RC电路，其值大小决定振荡频率。输出约7.5V的矩形波电压。采用金属化聚碳酸酯薄膜电容可以保证在温度变化范围为10～40度情况下频率偏差小于0.5%。 一个倍频程的十二...

  阅读更多

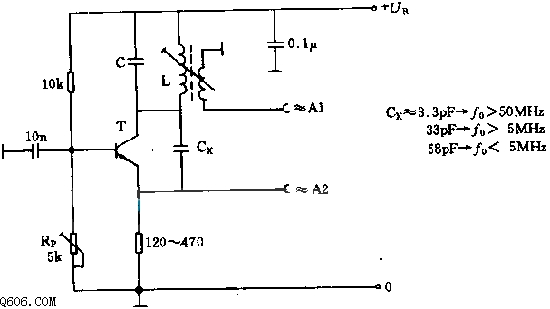

• 频率至150MHz的简单振荡器电路图

  电路图

  该电路输出端A1产生正弦信号。在输出端2为畸变的正弦信号，其后可接倍频器。该电路在200MHz内可以满意地工作。...

  阅读更多

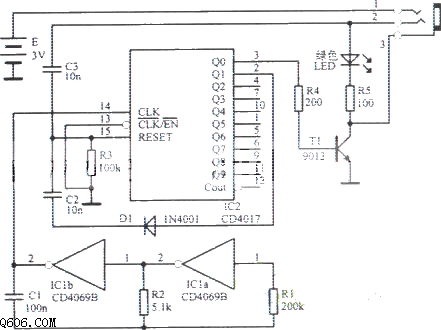

• 发光电子催眠器电路图

  电路图

  图中所示的是经典的发光电子催眠器电路图...
