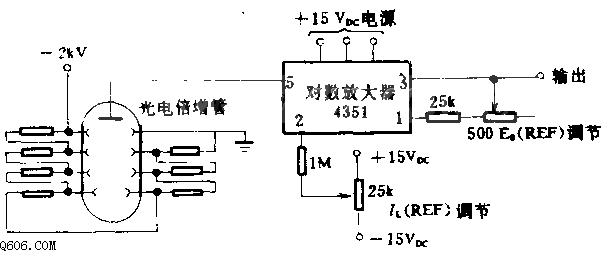

• 光电倍增器输出的记录电路图

  电路图

  光电倍增器的大范围输出数据，经对数放大器4351进行馈送，以便将数据压缩在正负5V直流的范围内，馈送给磁带记录器。...

  阅读更多

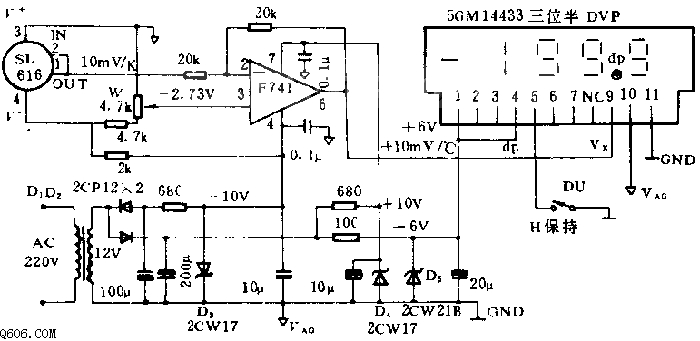

• -40—+125℃数字温度计电路图

  电路图

  本数字温度计电路由新型半导体IC热敏传感器SL616和三位半数字电压面板表（DVP）组合而成。使用SL616A可测量-40～125度范围内的温度；使用SL161C可测量-25～+85度范围内的温度。校正后的测...

  阅读更多

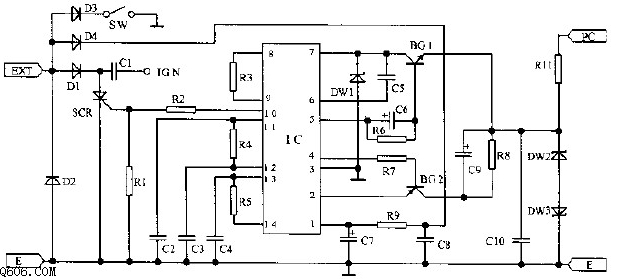

• 125摩托车电子点火电路图

  电路图

  EXT接磁电机产生的交流电。经D1整流，储存在C1中，经D4整流，R9、C7、C8滤波，给集成电路IC供电，经D3接熄火开关SW（当SW接地时，电子点火器不点火）。PC接触发线圈，触发电压通过BG...

  阅读更多

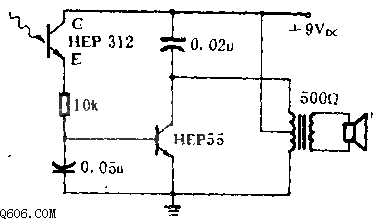

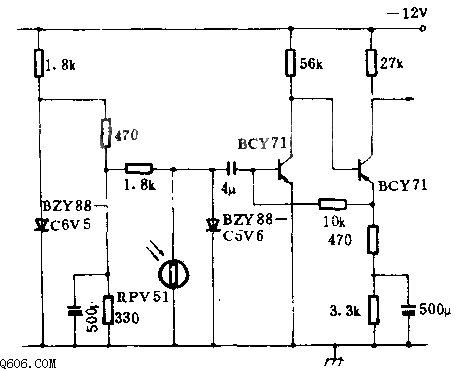

• 光强控制报警电路图

  电路图

  本电路可供猎手、渔民想在黎明之时出去作业时用。因手电或屋内灯光可触发此电路，故也可用作火警和夜盗报警电路。只有当灯光熄灭，报警声才停止。...

  阅读更多

• 用TTL／O控制交流负载的电路图

  电路图

  微处理器的输出，通过7414中的一个反相器，去驱动光电耦合器中的发光二极管。光电晶体管的输出，用来控制跨接于全波二极管电桥的可控硅。流过电桥和可控硅的电流，使双向可控硅...

  阅读更多

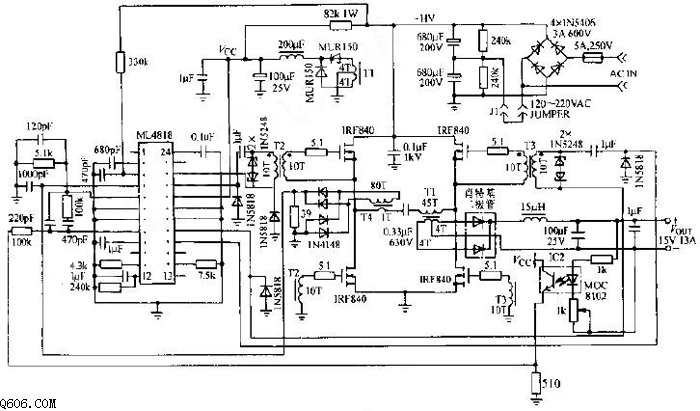

• 200W全桥相位调制型开关电源电路图

  电路图

  电路是采用ML4818的200W全桥相位调制型开关电源。120V或220V交流电经整流后，加入桥式变换器电路，从高压输入端到ML4818的脚3之间，接有电压正反馈电阻。输出电流通过电流互感器T4取样...

  阅读更多

• 红外测温仪前置放大电路图

  电路图

  被测物体的辐射，经带滤光片的调制盘调制成800Hz光信号。调制光入射进PbS光敏电阻后转换为电信号，PbS为恒功率偏置，其工作温度约为5度。 仪器测温范围500～1800度；测温误差小于1...

  阅读更多

• 用于Kxz—213数控铁床的光电放大电路图

  电路图

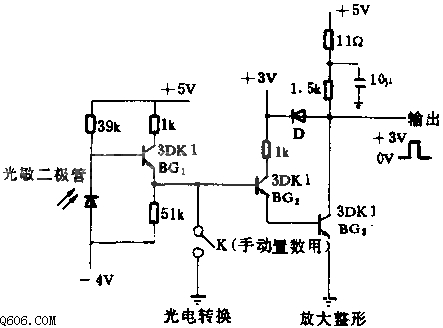

  无光照时，暗电流很小，BG1基极电位为正。这里，BG1，BG2，BG3都导通，输出低电平。 当有光照时，BG1基极电位变负，BG1截止，BG2，BG3也都截止，输出高电平。 D为箝位二极管，当BG3截止...

  阅读更多

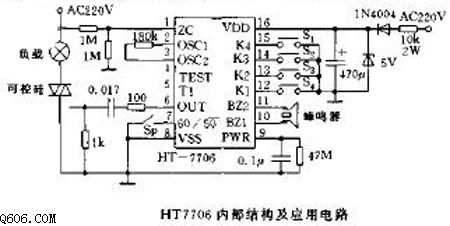

• HT7706内部结构及应用电路图

  电路图

  在该电路中，用HT7706的输出信号触发一只与白炽灯泡串联的双向可控硅，控制其导通角，从而达到控制灯泡亮度的目的。电路中市电经降压整流、滤波及稳压后得到5V直流电压为HT7706供...

  阅读更多

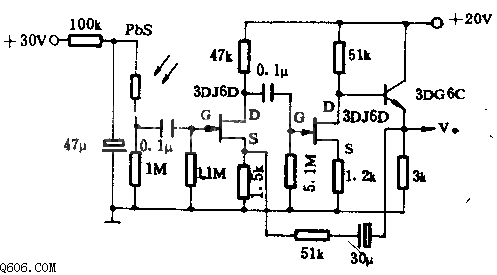

• 红外探测器放大电路图

  电路图

  利用在液氮里冷却到77K的锑化铟红外探测器，来驱动两个晶体管组成的电流放大器。本电路的电压增益约为250，电流增益约为21，带宽为1MHz。用典型光电元件时，电路噪声系数为3dB。...

  阅读更多
