CPM2AH系列PLC的ANDLD、ORLD指令说明

    块与ANDLD( AndLoad)和块或指令ORLD( Or Load)

    块与ANDLD、块或ORLD指令的符号、名称、功能、梯形图及指令表如表3-5所示。

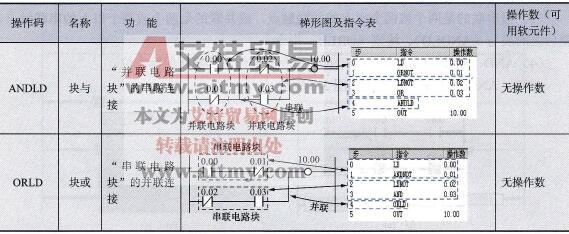

    表3-5    块与和块或指令

    指令说明：

   (1)两个或两个以上触点并联的电路称为并联电路块；两个或两个以上触点串联的电路称串联电路块（见表3-5）。建立电路块用LD或LD NOT开始。

   (2)当一个并联电路块和前面的触点或电路块串联时，需要用块与ANDLD指令；当一个串联电路块和前面的触点或电路块并联时，需要用块或OR LD指令。

   (3)若对每个电路块分别使用ANDLD、ORLD指令，则串联或并联的电路块的个数没有限制；也可成批集中使用ANDLD、ORLD指令，但成批集中使用次数限制在8次以下。

   ORLD指令的应用如图3-10所示。

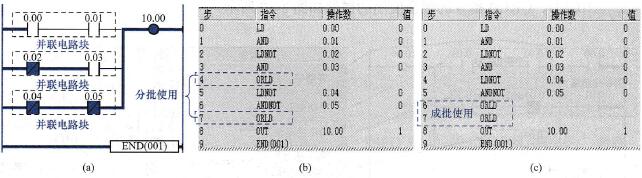

    图3-10    ORLD指令的应用举例

   (a)梯形图；(b)分批使用ORLD的指令表：(c)成批使用ORLD的指令表

    图3-10 (b)所示为分批使用ORLD指令的指令表程序，图3-10(c)则为成批使用ORLD指令的指令表程序，两者在程序执行效果上是完全相同的（可通过比较两指令表中操作数的值来加以验证）。

   ANDLD指令的应用如图3-11所示。若将图3-11 (a)中的梯形图改画成如图3-11 (b)所示，梯形图的功能虽然不变，但可使指令进一步简化，可以通过比较两指令表中相关操作数对应的值来证明。

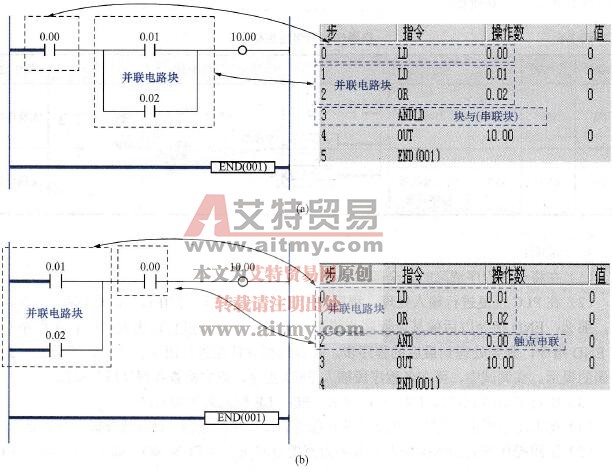

    图3-11    ANDLD指令的应用举例

   (a)并联电路块在后；(b)并联电路块在前

   ANDLD、ORLD指令的混合使用的情况如图3-12所示。

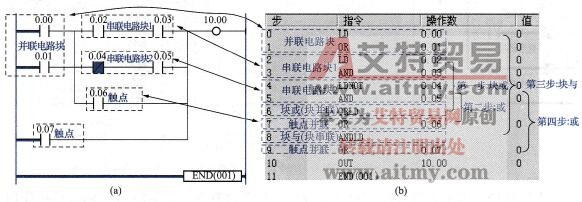

    图3-12    ANDLD、ORLD指令的混合使用举例

   (a)梯形图；(b)指令表
