STEP 7功能中的参数存储

    位于功能和功能块中的块参数的存储方式是不同的。作为用户，不必注意这些，可以用同样的方式编程这两种块类型的块参数。然而，这些差别对于块参数直接存取是非常重要的。

    编辑器把功能中的块参数作为跨区的区指针，保存存和它自身调用语句一致的块代码中，所以每一个块参数需要一个双字的存储器空间。根据数据类型和声明类型的不同，指针可能指向实参自身，或者指向所调用块（由编辑器建立）的暂态局部数据中的实参的复制，或指向所调用块的暂态局部数据中的另一个指针，而这个指针才指向实参（如表1所示）。例外：对于参数类型TIMER、COUNTER和BLOCK_xx，指针是一个16位的数字，位于块参数左边的字中。

    表1   功能中的参数存储

    对于基本数据类型，块参数直接指向实参（如图1所示）。但是，当把区指针作为块参数时，由于它不能指向数据块中的任何常量或地址，因此在编译阶段，编辑器把数据块中的常量或（完整地址）实参复制到所调用块的暂态局部数据中，并使区指针指向它。这个参数区被称为V（前述块的暂态局部数据，V区）。

    当块参数为输入参数或输入/输出参数时，向V区的复制操作发生在实际FC调用之前。而当块参数为输入/输出参数或输出参数时，复制操作在调用之后进行，功能值也是如此。因此，只能对输入参数进行检测操作、对输出参数进行写操作的规律同样适用。如果将一个值传送到带有完整寻址的数据地址的输入参数，则该值将存储在前述块的暂态局部数据中，并且它将会被遗忘，因为在数据块中没有其他的针对这个“实际”变量的复制操作。

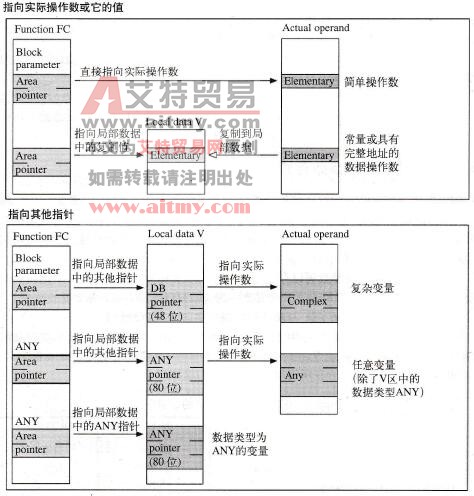

    图1   功能中的参数传递

    加载一个相关的输出参数与此相似：既然从数据块的“实际”变量到V区的复制操作没有发生，此时将从V区加载一个（不确定的）值。

    因为复制操作，如果具有完整寻址的数据地址被视为或者可以被视作实参，在块中就必须使用基本数据类型的定义值覆盖输出参数和功能值。如果不给输出参数赋值（比如，通过提前跳出这个块或跳过程序所在位置），局部数据就不会被初始化。于是，它的值将保持为一个在块调用前“出现的”值，输出参数将会被这个“未定义的”值所覆盖。

    对于复杂数据类型（DT、STRING、ARRAY、STRUCT以及UDT），实参将存储在数据块或V区中。因为区指针不能指向数据块中的实参，在编译时编辑器将会创建一个DB指针。然后指针将指向数据块(DB NO．<>0)中的实参或指向V区(DB NO．=0)。在“实际”FC调用之前，将为所有已声明的类型创建DB指针。

    参数类型为TIMER、COUNTER和BLOCK_xx的块参数包含了一个数字（32位的参数中左对齐的16位）而不是区指针。

    参数类型POINTER的处理和复杂数据类型的方法完全一致。

    对于数据类型ANY，编辑器在V区中创建一个10字节的ANY指针，指针可能指向任何变量。其原理和复杂数据类型相同。

    如果要应用到ANY类型的块参数，或者是暂态局部数据中数据类型为ANY的实参，编辑器将会出现例外。此时编辑器不再创建ANY指针，而是令区指针（块参数）指向实参（此时，ANY指针可以在运行时修改）。
