STEP 7使用置位/复位指令的顺序控制梯形图编程技术方法

    使用置位/复位指令的顺序控制梯形图编程方法又称为以转换为中心的编程方法。实现转换需要同时满足两个条件。

   1)该转换所有的前级步都是活动步，如图3中初始状态下M0.0为1状态，M0.0的常开触点闭合。

   2)转换条件I0.0×10.3满足，即用I0.0的常开触点和I0.3的常开触点组成的串联电路来表示上述两个条件同时满足。

    该电路接通时，应执行两个动作：

   1)应该将转换所有的后续步变为活动步，即将代表后续步的存储器位变为1状态，并保持。这一要求刚好可以使用置位指令来完成。

   2)将转换所有的前级步变为不活动步，即将代表前级步的存储器位变为0状态，并保持。这一要求刚好可以使用复位指令来完成。

    图7为图3的单序列编程方法，图8为图5的选择并行序列的编程方法。

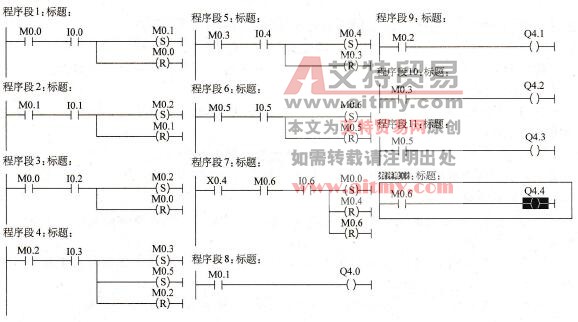

    图7    使用置位/复位指令编写单序列

    图8    使用置位/复位指令编写选择并行序列
