CPM1A型PLC的顺序输出指令

    表6-18    顺序输出指令

代  码

  指令名

    助记符操作数

    功  能

    操作数

-

输出

OUT继电器号

逻辑运算结果送输出继电器

    继电器号

 01000～01915

 20000～25215

 HR0000～HR1915

 LR0000～LR1515

 AR0000～AR1515

 TR0～TR7（仅用于OUT）

-

输出取反

OUT NOT继电器号

逻辑运算结果取反后送输出继电器

-

置位

SET继电器号

使指定触点ON

-

复位

RSET继电器号

使指定触点OFF

  11

锁存器

KEEP (11)继电器号

使保持继电器动作

  13

上升沿微分

DIFU (13)继电器号

信号前沿ON一个扫描周期

  14

下降沿微分

DIFD (14)继电器号

信号后沿ON一个扫描周期

    说明：置位指令SET和复位指令RSET都只有一个输入端，可分开置于程序的不同位置，使用起来比较灵活。而KEEP指令有两个输入端S（置位）和R（复位），要依次执行置位和复位指令。

    顺序指令的应用见图6-5。

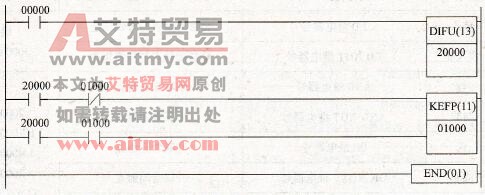

    图6-5    顺序指令的应用

    锁存器指令的应用见图6-6。

    图6-6    锁存器指令的应用
