FP1系列PLC的ANS、ORS指令

    ANS为组与指令，其功能是实现指令块之间的与运算，见图6-36。把原来保存在结果寄存器中的逻辑操作结果与堆栈寄存器的内容相与，并把这一逻辑操作结果存入结果寄存器。当使用ANS指令来对指令块进行连接时，串联需特别注意：串联连接的每一个指令块必须以加载指令(ST)或加载非指令(ST/)开始。

   ORS为组或指令，其功能是实现指令块之间的或运算，见图6-37。把原来保存在结果寄存器中的逻辑操作结果与堆栈寄存器的内容相或，并把这一逻辑操作结果存入结果寄存器。当使用ORS指令来对指令块进行并联连接时，需特别注意：并联连接的每一个指令块必须以加载指令(ST)或加载非指令(ST/)开始。

    图6-36    指令块串联

    图6-37    指令块并联

    在编辑由ANS、ORS指令组成的梯形图时，可将梯形图分成若干个电路块（或指令块），搞清各电路块之间的逻辑关系，见图6-38。

    图6-38    梯形图

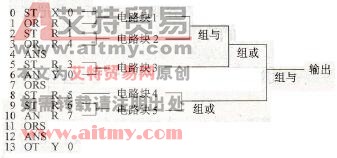

    在图6-38中，触点X0、R1组成一个电路块与R1、R4组成的电路块串联成一个大的电路块，然后再与R3、Y0组成的电路块并联成更大的电路块，最后与R5、R6、R7组成的电路块串联。将图6-38所示的梯形图转换成指令表如下：
