FP1系列PLC的OT指令

    OT为线圈驱动指令，其功能是将当前的运算结果输出到指定继电器。

   PLC在执行OT指令时，其内部寄存器的操作如下：

    注意：在执行完OT指令后，结果寄存器的内容保持不变。

    将图6-33b所示的梯形图转换成指令表如下：

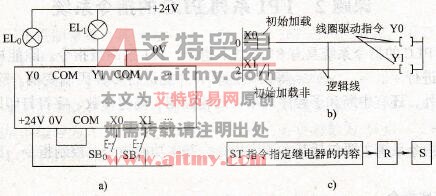

    图6-33    可编程序控制器的应用实例

   a)电路图b）梯形图c）内部寄存器操作

    地址    指令    操作数  说明：

   0        ST       X0         若按下SB0，输入继电器X0为1，R=1；

   1        0T       Y0         R中的内容输出到Y0，灯EL0点亮；

   2        ST/      X1         若按下SB1，输入继电器X1为1，R=0；

   3        0T       Y1         R中的内容输出到Y1，灯EL1熄灭

   PLC在运行图6-33b所示的梯形图指令时，其输入信号X0、X1和输出信号Y0、Y1之间的关系可用时序图来表示，见图6-34。

    图6-34    时序图
