CPM1A型PLC的逻辑运算指令

    见表6-28。

    表6-28    逻辑运算指令

    例：用功能指令实现多台设备的起动、保持、停车控制。

    用两个动合按钮（起动、停止各一个）进行起动、保持及停车控制，是PLC应用中最常见的，我们可以用4条基本指令，完成一台设备的起、保、停控制，见图6-19a。如果要对8台设备进行起、保、停控制，则需要32条指令。

    现在我们用功能指令，同样是用4条指令，就可以完成8台设备的起、保、停控制，见图6-19b。8个启动按钮接在000通道的第00~07位，8个停止按钮接在001通道的第00~07位，输出线圈接在010通道的第00~ 07位。200为中间继电器通道。

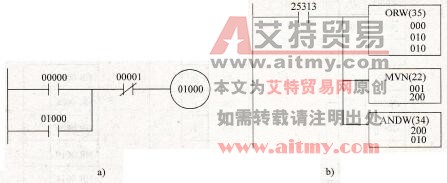

    图6-19    起动、保持及停车控制

   a)基本指令的应用b）功能指令的应用

    图中的25313是常ON继电器。当000通道的任一位为ON时，可使010通道对应位为ON，并保持。而001通道的任一位为ON时，则可使010通道的对应位为OFF。大大提高了编程效率。
