CPM1A型PLC的数据传送类指令

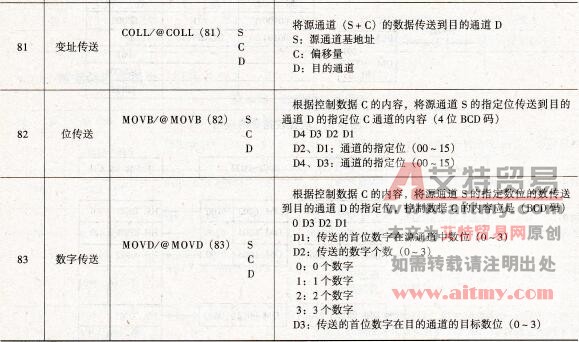

    表6-27    数据传送类指令

    说明：

   1)传送指令MOV的应用，见图6-12。

    图6-12    传送指令MOV的应用

   2)数据分配指令DIST的应用及执行结果，见图6-13、图6-14。

    图6-13    DIST指令的应用

    图6-14    DIST指令的执行结果

   3)数字传送指令MOVD指令的应用，见图6-15。

    设(205)=0201，其传送的结果，见图6-16。

    图6-15    MOVD指令的应用

    图6-16    MOVD指令的传送结果

   4)位传送指令MOVB指令应用，见图6-17。

    图6-17    MOVD指令的应用

    设(200) =1202，其传送的结果，见图6-18。

    图6-18    MOVB指令的执行结果
