CPM1A型PLC的I/O单元用指令

    表6-38    I/O单元用指令

    说明：

   1)在SDEC (78)指令中，D用于指定译码输出的起始通道号，若要译一个数字，则结果通道只有D通道；若要译码多于2个数字以上的多位译码，则输出可扩展到3个通道，即D、D+1和D+2。根据K通道的内容，分别将译码值顺序写入D的高8位或低8位中；若第1个数字的译码写入D的低8位中，则第2个数字的译码写入到D的高8位中，第3个数字的译码写入到D+1的低8位，第4个数字的译码写入到D+1的高8位中。若第1个数字的译码写入D的高8位中，则第2个数字的译码写入到D+1的低8位中，第3个数字的译码写入到D+1的高8位，第4个数字的译码写入到D+2的低8位中。

   2)七段显示代码表，见图6-28。

   3)应用I/O刷新指令IORF则已可以提高系统的响应速度。在不使用IORF指令时，PLC的I/O刷新工作要在当前扫描周期的全部用户程序执行完后才能进行输出刷新和输入采样。对于某些急于处理的输入或输出，可以不管扫描周期，通过I/O刷新指令，在程序执行前（对输入），或在程序执行后立即进行刷新操作。

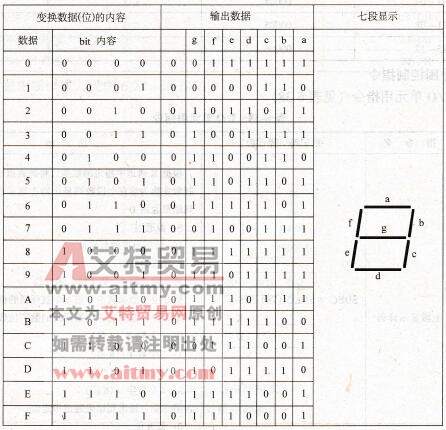

    图6-28    七段显示代码表
